SM7012电源芯片(12V/250mA)非隔离Buck-Boost方案

已有 1825 次阅读2015-9-18 15:30

芯片概述:
       SM7012电源管理芯片是采用电流模式PWM控制方式的功率开关芯片,集成高压启动电路和高压功率管,为低成本开关电源系统提供高性价比的解决方案。
       芯片VDD的工作电压范围宽,很方便的应用于充电器领域。芯片提供了过温、过流、过压、欠压等保护功能,SM7012电源管理芯片保证了系统的可靠性。
        SM7012芯片应用领域:适配器、充电器、待机电源、电磁炉、电饭煲及电压力锅电源模块等。



系统规格:
1.输入电压:85Vac ~264Vac
2.输出规格:12V/0.25A
3.恒压精度:±4.3%



方案优势:
a.系统元器件少,成本低,调试简单;
b.系统空载功耗低、转换效率高;



系统BOM:

 SM7012电源芯片(12V/250mA)非隔离Buck-Boost方案

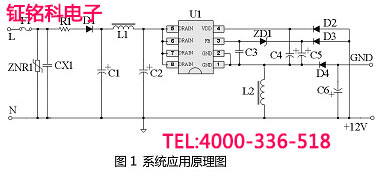

系统电路图:





测试数据(输入电压220Vac条件下):

 SM7012电源芯片(12V/250mA)非隔离Buck-Boost方案



实物图及PCB图:

SM7012电源芯片(12V/250mA)非隔离Buck-Boost方案
