SM7315P芯片5-10W的玻璃泡灯丝灯方案

已有 654 次阅读2015-8-19 16:09

  当前,世界各国的电网电压各不相同,不少国家有二个不同的电网电压在同时并用,如美国、加拿大、墨西哥、日本、巴西、越南等,电网电压从AC100V-240V,跨度较大,这就要求灯丝灯的电源能适用AC100V-240V的输入电压。

  而灯丝灯的工作电压、电流基本要求是DC150V/10-30mA,因此会按不同的输入电压范围将电源设计成升压(输入AC90-130V)、降压(输入AC180-265V)、自动升降压(输入AC90-265V)三种不同的模式,以适应不同的电网电压。
    SM7315P 是一款内部集成功率管的高效的 PWM-LED 恒流驱动控制芯片。恒流精度可以达到全电压范围±3%,芯片直接从 DRAIN 输入电压供电,不需要辅助绕组提供电源。
    SM7315P 主要适用于高亮的 BUCK LED 驱动器。无需任何的补偿元件,即可实现恒定的输出电流。外围元器少,方案成本低,具有 LED 输出开短路保护特性。
    对于5-10W的玻璃泡灯丝灯,如电网电压是在AC200V以上的,可以采用SM7315P的降压(Buck)开关恒流驱动电源方案,如图3所示。5-10W BUCK 玻璃泡灯丝灯驱动电源的典型电性能参数如表2。

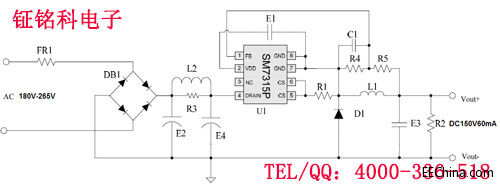

  图3   SM7315P 10W,Buck驱动电源方案

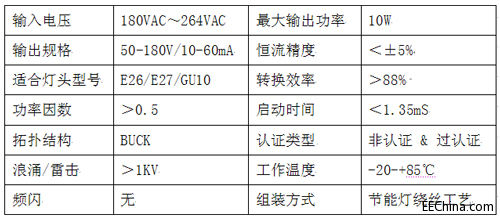

  表2  5-10W BUCK 玻璃泡灯丝灯驱动电源的典型电性能参数
