Sense和Source之间的电压限制

发布时间：2012-6-13 17:11 发布者：majake2011

关键词： Sense , Source , 电压

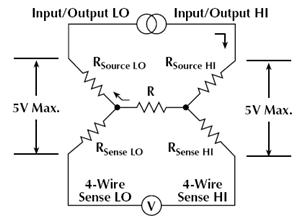

正如前面对R/2R阶梯式网络介绍的那样，HI和LO端的source和sense之间都存在5V的最大电压限制。2400并不检查实际电压是否超过了这个限制，因为每条引线上的最大电阻必须是已知的。

可以通过下列计算避免测量误差：

Rmax是其中

一条信号源引线上的最大引线电阻。例如，如果RSource LO = 200kΩ，RSource HI = 350kΩ，R = 200kΩ，最大测试测量电流为5V/350kΩ = 14μA。R上测得的电压为2.8V。
线缆电容
到DUT布线特征电容和长度会产生一个与2400和开关系统内部电容相并联的电容值。对于最高100 kΩ左右的电阻，这种影响并不明显，在测量过程中不必做特殊的处理。如果高于这个值，可使用源电压/测量电流方法将布线造成的额外时间常数减至最小。
串联电阻
隔离式和总线式电阻网络的测试与单电阻元件的测试非常类似。测量这类器件的一个共同误差源就是串联电阻，它是布线电阻、开关系统（继电器的接通电阻）、机械手的接触指到器件管脚的接触电阻（由于测试夹具的污染）。

为了尽量减小引线电阻的影响，一定要使用具有较高阻抗检测输入的四线电阻欧姆表。这能够确保在测量DUT上的电压时，没有真正的电流流入检测线，这样串联电阻误差就被有效消除了。2400非常适合于这种测试，因为它在恒流和恒压模式下都提供了>1010Ω的输入阻抗。

设备列表
1.
吉时利2400型数字源表
2.
吉时利7001型开关主机
3.
吉时利7019型6线欧姆开关卡（2）
4.
吉时利KPC-488.2（AT）型GPIB接口卡
5.
吉时利8501-1型Trigger-Link线
6.
吉时利7007-1型屏蔽式GPIB线（2）
7.
吉时利7011-KIT-R型接头套件（2）
8.
香蕉头（6）
9.
9针DIN接头套件——母头
10.
9导线计算机线缆
11.
带屏蔽的#22 AWG、6导线线缆
12.
带屏蔽的#22 AWG、24导线线缆

注意
当启用远程检测功能时，开路检测引线的OUTPUT HI和GUARD端上将会出现致命的电压。这种电压会致人受伤甚至死亡，并损坏外部电路。在启用远程检测功能时，一定要确保检测引线连接正确。绝对不可改变带电的连接。一定要放电和/或断开外部电源。
