简化多电压系统电源管理的12/8通道监测器（Maxim）
发布时间：2010-3-10 13:20
发布者：嵌入式公社

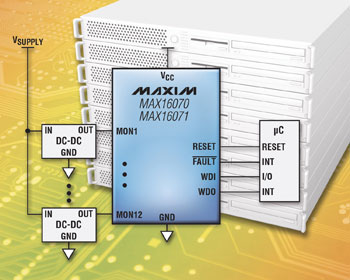

Maxim推出可监测12/8路电压和一路电流的闪存可配置系统监测器MAX16070/MAX16071。器件设计用于简化多电压系统中的电源管理方案，内部集成电流监测器、非易失故障寄存器，并提供易于使用的图形配置工具。MAX16070/MAX16071能够提供±1%精度的电压监测，适用于网络、电信、服务器/存储及其它要求高可靠性的复杂系统。
±2.5%精度的电流监测器省去了外部电流检测放大器，可简化设计、节省电路板空间、并降低成本。此外，将2路输入配置成差分对时，器件能够同时监测电源的电流和电压。MAX16070/MAX16071还集成了ADC和非易失故障寄存器，用于存储和回读故障数据。用户使用这些故障寄存器，可以保存引起故障的被监测输入的信息，也可以将所有的测量值写入闪存。用户可以回读故障状态，以便进行设计调试。如果系统或电路板返厂，制造商将借助这些有用的故障数据分析和检查引发故障的原因。 易于使用的图形配置工具省去了繁琐且耗时的复杂器件(如可编程逻辑器件(CPLD)和微处理器)编程。图形配置工具允许设计人员快速生成用于通过I²C或JTAG接口分析故障或测试不同配置的数据。MAX16070/MAX16071具有2.8V至14V较宽的工作电压范围，允许直接采用中等电压的总线供电。器件工作在-40°C至+85°C扩展级温度范围，提供6mm x 6mm、40引脚TQFN封装。现备有样品。 Maxim公司电话：010-62115199，传真：010-62115299，网址：http://china.maxim-ic.com。 |
