适用于高效率家电和轻工的高集成、超小型µIPM功率模块（IR）
发布时间：2012-5-11 16:24
发布者：eechina
关键词：
功率模块
|

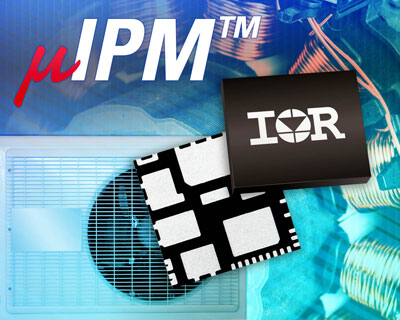

国际整流器公司 (International Rectifier，简称IR) 推出一系列正在申请专利的高集成、超小型µIPM功率模块，适用于高效率家电和轻工业应用，包括制冷压缩机驱动器、加热和水循环泵、空调扇、洗碗机及自动化系统。µIPM系列通过采用创新的封装解决方案，开创了器件尺寸新基准，比现有的三相位电机控制功率IC减少了高达60%的占位面积。 全新µIPM系列采用超小型12x12x0.9mm PQFN封装，配备多种充分整合的三相位表面贴装电机控制电路解决方案。IR为相关市场率先引入全新的方法，采用PCB铜线帮助模块散热，从而通过较小的封装设计来减少成本，甚至省却对外置散热片的需要。此外，与传统双重内嵌式模块方案相比，标准QFN封装技术通过省却通孔第二通道组装和提升散热性能可以进一步简化装配过程。
IR的µIPM系列采用通用引脚和封装尺寸，提供可扩展的功率解决方案。该产品系列配备专为变频驱动器而优化的、坚固耐用且高效率的高压FredFET MOSFET开关，配合IR最先进的高压驱动器IC，提供从2A至4A不等的额定电流，以及250V或500V的电压。 产品规格
** RMS，Fc=16kHz，二相位脉冲宽度调制，∆TCA=70°C，TA ≈ 25°C 产品线正接受批量订单。相关器件符合电子产品有害物质管制规定 (RoHS)。相关数据、应用说明、专属白皮书，以及为损耗模型运算和电流额定值预估而设的网络工具现已提供。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
