针对隔离式电源的新一代数字电源控制器UCD3138(TI)

发布时间:2012-2-16 18:21    发布者:eechina
关键词: 数字电源
德州仪器 (TI)为优化AC/DC 及隔离式 DC/DC 电源应用推出业界最高集成度且可配置数字电源管理控制器,进一步壮大其丰富的模拟及数字电源管理解决方案阵营。该 UCD3138为设计人员提供创新途径,可为服务器、电信整流器以及大功率 DC/DC 模块中各种电源拓扑提高电源密度与可靠性。如欲订购样片或开发套件,敬请访问:http://www.ti.com.cn/ucd3138-prcn

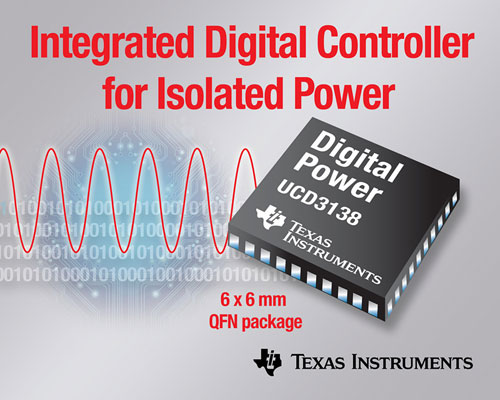

数字控制功能可帮助设计人员进一步发挥电源系统作用,包括在多个平台上重复使用硬件设计,针对每项应用调整性能并控制参数以实现多功能等,进而加速产品上市进程。为实现这一目标,UCD3138 在小型 6 毫米 x 6 毫米封装中整合了强大的 32 位微处理器、高速高精度数据转换器、多个可编程硬件控制环路以及不同的通信引擎。

UCD3138 的主要特性与优势:
•    提升峰值及轻负载效率:该器件具有数项可提高效率的控制功能,包括同步 FET 软开关控制、动态相位切换、动态频率调整以及动态模式开关等;
•    支持所有隔离式电源拓扑:该控制器支持单相位、双相位交错式或无桥功率因数校正、硬开关全桥、相移全桥、共振 LLC 以及其它拓扑;
•    集成所有基本保护特性:该器件可实施峰值电流模式控制、逐周期峰值电流限制、高速输入电压前反馈以及过压、过流及过温保护等。

简单易用的 GUI 与开发工具

设计人员可轻松获得数款数字电源开发工具,包括功能丰富的全电压评估板、开发套件、参考设计、应用固件源代码、编程人员手册以及 Code Composer Studio 软件开发环境等。TI Fusion Digital Power Designer 图形用户界面 (GUI) 软件工具可高度灵活地配置重要的电源参数,提供遥测、日志以及通信功能。控制卡与开环评估模块等硬件设计工具现已开始面向部分客户提供。此外,TI 还可提供简单易用的开发套件与参考设计,包括:

•    开发套件:
o    UCD3138PFCEVM-026:通用输入 400 Vout AC/DC PFC 开发套件,可配置在单相双相交错式及无桥拓扑中;
o    UCD3138PSFBEVM-027:400 Vin/12 Vout DC/DC 相移全桥;
o    UCD3138LLCEVM-028:400 Vin/12 Vout DC/DC 半桥共振 LLC;
o    UCD3138HSFBEVM-029:48 Vin/12 Vout DC/DC 硬开关全桥。
•    参考设计:
o    通用输入 12 Vout 600 W AC/DC 参考设计(PFC 加 LLC,以及 PFC 加相移全桥);
o    48 Vin/12 Vout 1/8 砖形 DC/DC 参考设计(硬开关全桥)。

广泛的数字电源产品组合

TI 提供一系列完整的模拟与数字电源管理及 MCU 优化型解决方案,可充分满足所有数字电源设计的需求。TI 数字电源控制器包括适用于隔离式电源的 UCD3K 系列以及适用于非隔离式负载点设计的 UCD9K 系列。TI 模拟保护与系统管理控制器(如 LM5064 与 LM5066 以及 TPS40400 与 TPS40422 模拟 PWM 控制器等)集成 PMBus™ 数字通信接口,可提供可配置性、遥测以及监控功能。此外,TI 全面可编程型 TMS320F28x MCU 还支持各种与电源及能源有关的应用,可提供多种功能与高性能。更多详情,敬请访问:www.ti.com/digitalpower-pr

供货情况

UCD3138 现已开始提供样片,并将于今年第 2 季度投入量产。该产品采用散热增强型 40 引脚、6 毫米 x 6 毫米 QFN 以及 64 引脚、9 毫米 x 9 毫米 QFN 两种封装,支持-40C 至 125C 的宽泛工作温度。
