VKL128 LQFP44低功耗笔段式液晶显示芯片,适用于LCD面试手表，医疗仪器等产品

Q3618885898 · 发表于 2024-3-28 14:14:43

产品品牌：永嘉微电/VINKA
产品型号：VKL128
封装形式：LQFP44

概述：

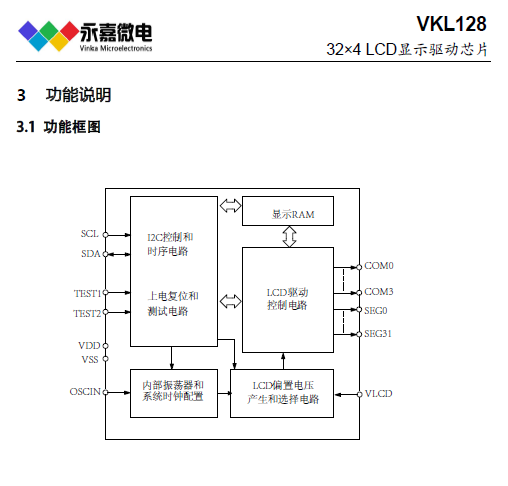

VKL128 LQFP44是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM）的 LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，可配置4种功耗模式，也可通过关显示和关振荡器进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。LJQ179

特点：
•工作电压 2.4-5.5V
• 内置32 kHz RC振荡器
• 偏置电压（BIAS）可配置为1/2、1/3
• COM周期（DUTY）为1/4
• 内置显示RAM为32x4位
• 帧频80Hz
• 掉电模式（通过关显示和关振荡器进入）
• 可配置4种功耗模式
• I2C通信接口
• 显示模式32x4
• 3种显示整体闪烁频率

• 188-2466-2436
• 软件配置LCD显示参数
• 读写显示数据地址自动加1
• VLCD脚提供LCD驱动电压（<(VDD-VLCD)）
• 内置上电复位电路(POR)-TEST2接低电平使能
• 低功耗、高抗干扰

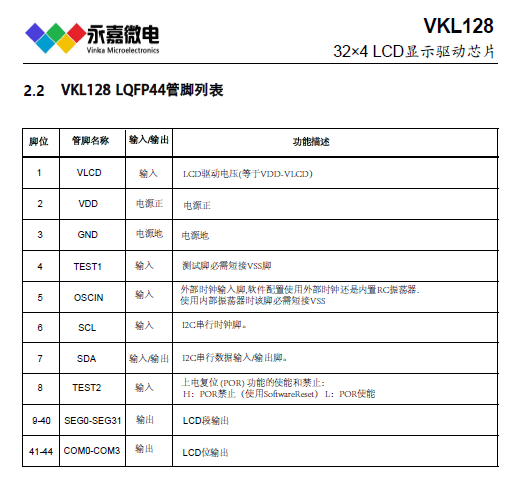

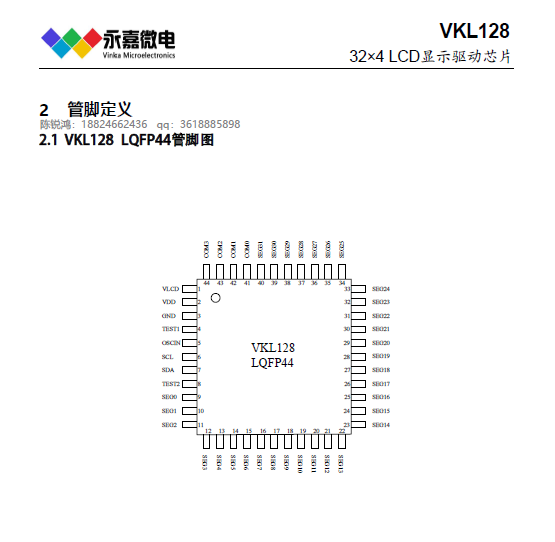

• 封装：LQFP44(10.0mm x 10.0mm PP=0.8mm)

LCD/LED控制器及驱动器系列芯片简介如下：

RAM映射LCD控制器和驱动器系列：
VK1024B  2.4V～5.2V 6seg*4com  6*3  6*2 偏置电压1/2 1/3 S0P16  省电模式
VK1056B  2.4V～5.2V 14seg*4com 14*3  14*2 偏置电压1/2 1/3 SOP24  省电模式
VK1056C  2.4V～5.2V 14seg*4com 14*3  14*2 偏置电压1/21/3 SSOP24 省电模式
VK1072B  2.4V～5.2V 18seg*4com 18*3  18*2 偏置电压1/21/3 SOP28  省电模式
VK1072C  2.4V～5.2V 18seg*4com 18*3  18*2 偏置电压1/2 1/3 SOP28  省电模式
VK1072D  2.4V～5.2V 18seg*4com 18*3  18*2 偏置电压1/2 1/3  SSOP28 省电模式
VK1088B  2.4V～5.2V 22seg*4com 22*3 22*2 偏置电压1/2 1/3 QFN32（4*4mm PP=0.4mm）超小体积
VK1128C 2.4V～5.2V 32seg*4com 32*3 32*2 偏置电压1/2 1/3 QFN48 (5*5mm PP=0.35mm)超小体积
VK0192M 2.4V～5.2V 24seg*8com             偏置电压1/4    LQFP44省电模式
VK0256 2.4V～5.2V 32seg*8com          偏置电压1/4    QFP64  省电模式
VK0256B  2.4V～5.2V 32seg*8com          偏置电压1/4    LQFP64 省电模式
VK0256C  2.4V～5.2V 32seg*8com          偏置电压1/4 LQFP52 省电模式
VK0384 2.4V～5.2V    48seg*8com          偏置电压1/4    LQFP64 省电模式
VK1621    2.4V～5.2V 32seg*4com 32*3 32*2       偏置电压1/2 1/3 LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)       省电模式
VK1622 2.4V～5.2V 32seg*8com             偏置电压1/4 LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1623 2.4V～5.2V 48seg*8com             偏置电压1/4    LQFP100/QFP100；DICE/DIE
裸片(绑定COB)；COG(绑定玻璃)  省电模式

VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE
裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP100/QFP100；DICE/DIE裸片(绑定COB) 省电模式

——————————————————————————————————————————————————
高抗干扰LCD液晶控制器及驱动系列:
VK1C21A  2.4～5.2V  32seg*4com    偏置电压1/2 1/3  3线/4线通讯接口 SSOP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
VK1C21B  2.4～5.2V  32seg*4com    偏置电压1/2 1/3  3线/4线通讯接口 LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
VK1C21C  2.4～5.2V  32seg*4com    偏置电压1/2 1/3  3线通讯接口       LQFP44；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
VK1C21D  2.4～5.2V  18seg*4com    偏置电压1/2 1/3  3线通讯接口 SOP28 高抗干扰/抗噪/低功耗

VK1C21DA 2.4～5.2V 18seg*4com 偏置电压1/2 1/3 3线通讯接口 SSOP28 高抗干扰/抗噪/低功耗

VK1C21E 2.4～5.2V 14seg*4com 偏置电压1/2 1/3 3线通讯接口 SOP24 高抗干扰/抗噪/低功耗
VK1C21EA 2.4～5.2V 14seg*4com 偏置电压1/2 1/3 3线通讯接口 SSOP24 高抗干扰/抗噪/低功耗
———————————————————————————————————————————————————

VK2C21A  2.4～5.5V  20seg*4com 16*8  偏置电压1/31/4  I2C通讯接口  SOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
VK2C21AA  2.4～5.5V  20seg*4com  16*8  偏置电压1/3 1/4 I2C通讯接口 SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
VK2C21B  2.4～5.5V  16seg*4com  12*8  偏置电压1/31/4  I2C通讯接口  SOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
VK2C21BA  2.4～5.5V  16seg*4com  12*8  偏置电压1/31/4  I2C通讯接口  SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
VK2C21C  2.4～5.5V  12seg*4com  8*8 偏置电压1/3 1/4  I2C通讯接口 SOP20；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
VK2C21D  2.4～5.5V  8seg*4com  4*8  偏置电压1/3 1/4  I2C通讯接口  NSOP16；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C22A  2.4～5.5V 44seg*4com    偏置电压1/2 1/3  I2C通讯接口  LQFP52；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
VK2C22B  2.4～5.5V  40seg*4com    偏置电压1/2 1/3  I2C通讯接口  LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C23A  2.4～5.5V  56seg*4com 52*8 偏置电压1/3 1/4  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C23B  2.4～5.5V  36seg*8com    偏置电压1/3 1/4 I2C通讯接口  LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
VK2C24A  2.4～5.5V  72seg*4com  68*8 60*16  偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
VK2C24B  2.4～5.5V  56seg*4com  52*8 44*16  偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
——————————————————————————————————————————————————

超低功耗LCD液晶控制器及驱动系列:
VKL060 2.5～5.5V 15seg*4com  偏置电压1/2 1/3  I2C通讯接口 SSOP24  超低功耗/抗干扰
VKL076 2.5～5.5V 19seg*4com  偏置电压1/2 1/3  I2C通讯接口 SSOP28  超低功耗/抗干扰
VKL128 2.5～5.5V 32seg*4com  偏置电压1/2 1/3  I2C通讯接口 LQFP44  超低功耗/抗干扰
VKL144A  2.5～5.5V 36seg*4com  偏置电压1/2 1/3  I2C通讯接口 TSSOP48超低功耗/抗干扰
VKL144B  2.5～5.5V  36seg*4com  偏置电压1/21/3  I2C通讯接口 QFN48(6*6超小体积) 超低功耗/抗干扰
——————————————————————————————————————————————————
静态显示LCD液晶控制器及驱动系列：
VKS118  2.4～5.2V 118seg*1com  偏置电压 --    4线通讯接口  LQFP128 可视角大,对比度好,不闪烁
VKS232  2.4～5.2V 116seg*2com  偏置电压1/1 1/2 4线通讯接口  LQFP128 可视角大,对比度好,不闪烁

(永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC；触摸IC； LDO稳压IC；水位检测IC)

LCD驱动、液晶显示IC、LCD显示、液晶显示、显示LCD、段码液晶屏驱动、LCD液晶显示、段码屏LCD驱动、LCD显示驱动芯片、LCD显示驱动IC、液晶驱动原厂、LCD屏驱动、液晶屏驱动、驱动LCD、驱动液晶、LCD驱动控制器、液晶显示驱动原厂、段码LCD驱动、液晶段码屏驱动、液晶显示驱动芯片、点阵式液晶显示驱动、点阵式液晶显示IC、液晶驱动IC、液晶驱动芯片、LCD芯片、液晶芯片、液晶驱动控制器、液晶IC、段码驱动显示IC、笔段式液晶驱动、LCD液晶显示驱动、液晶LCD显示驱动、段码屏驱动厂家、段码驱动IC、段码驱动芯片、段码屏显IC、LCD显示IC、笔段式LCD驱动、LCD显示芯片、段码屏显示IC、段码屏显示芯片、LCD段码液晶驱动、段码LCD液晶驱动、段码驱动原厂、液晶显示芯片、段式液晶驱动、段码显示IC、LCD液晶屏驱动、笔段LCD驱动、LCD段码屏驱动、液晶屏驱动IC、液晶屏驱动芯片、液晶段码LCD驱动、液晶LCD段码驱动、LCD驱动器、液晶驱动电路、LCD驱动IC、断码LCD驱动、段码屏驱动原厂、LCD驱动厂家、LCD屏驱动IC、点阵式LCD驱动、LCD屏驱动芯片、点阵段码屏驱动、点阵液晶屏驱动、段码液晶驱动芯片、段码屏驱动、LCD驱动原厂、LCD驱动芯片、LCD段码驱动、LCD液晶驱动、液晶驱动IC原厂、液晶显示驱动IC、点阵LCD驱动、段式LCD驱动、LCD显示驱动、液晶显示驱动、段码液晶驱动

VKL128_V1.3-CN.pdf (2.6 MB)

VKL128_V1.3-EN.pdf (6.14 MB)

LQFP44(10x10-0.8).pdf (305.4 KB)

VKL128参考电路.pdf (333.38 KB)
