国产模拟功放芯片iML6602Pin to Pin替代Ti TPA3118
发布时间：2024-3-28 09:30
发布者：liao775a
|
集成电路一般可分为数字集成电路和模拟集成电路。其中，数字集成电路约占集成电路市场的85%，模拟集成电路约占15%。两者的主要区别在于处理信号的类型和行业特点。数字集成电路是一种集成电路，对离散模拟信号(如用0和12个逻辑电平表示的二进制码)进行算术和逻辑操作。其基本组成单元是逻辑门电路，包括存储器(DRAM、Flash等)、逻辑电路(PLDs、门阵列、显示驱动器等)、微型元件(MPU、MCU、DSP)。

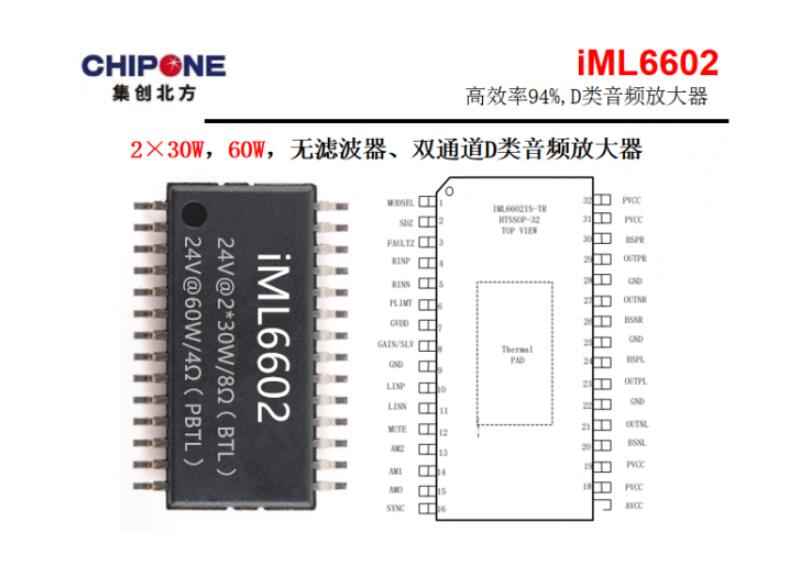

iML6602是一款高集成度、高效率的双声道D类音频功率放大器；支持BTL和PBTL两种模式输出，供电电压范围4.5V ~ 26V；双通道BTL模式下输出功率 2×30W（8Ω，24V，THD+N=0.1%）单通道PBTL模式下可以输出60W（4Ω，24V，THD+N=0.1%）不需要散热片。可Pin-to-Pin兼容替代TI TPA3118；可以适应各种音频应用场景。 芯片内置多种保护功能，包括过温保护、过电流保护和短路保护等，可以保证系统的稳定性和安全性。此外，该芯片还支持直流偏置和AC耦合输入方式，能够适应不同的音频输入需求。 该芯片采用HTSSOP-32封装；拥有新型的高效率调制模式（HEM）先进的EMI抑制技术；具备MUTE+扩频+2.1声道同步+跳频；更小的谐波失真，极低的低噪声，109的信噪比，更准、变化更小的频率，失调电压小1.5，开/关机噪声小，224的静态电流，极小的的关断电流和导通电阻。 iML6602是一种高效立体声d级音频放大器，在高效模式（HEM）下具有非常低的空闲功率损失，这有助于延长电池寿命。高效率允许它可以支持2×30 W没有外部散热器在一个双层PCB上。该设备提供并行BTL应用，可以在24V电源电压下提供60W到4Ω负载。 iML6602采用切换频率选项300-KHz和350K+-15% SSM，以减少EMI，这与主或从选项一起实现，使同步多个设备成为可能。 可调功率限制功能允许设置PLIMIT电压轨道，以限制通过扬声器的电流量。该设备被完全的保护，包括UVLO、OVP、OTP、直流保护和短路保护。 模拟功放芯片 - iML6602的特性： 输入电源电压范围： 4.5V至26V 支持大输出功率： 2×30W进入一个8Ω BTL负载在24 V 1×60W进入一个4Ω PBTL负载在24 V 22 mA低静态电流在24V高效模式，推荐LC滤波器 高功率效率：高达94% 高效模式（HEM）：非常低的空闲功率损耗，而不会降低THD的性能 低输出偏移电压：1.5 mV 低电磁干扰与扩频调制 低THD：0.01%@1W@8ohm@24V 300-KHz和350K+-15% SSM开关频率 主从同步 可编程功率限制 并行BTL模式支持 单、双电源支持 直流检测，和短路与错误报告 过压和过压保护（UVLO和OVP） 热关闭（OTP） 工采网作为国内工业品批发供应商平台，所有产品均来自于原始生产厂商直接供货，给用户提供高效的技术支持和原厂的质量保证及售后服务，价格优惠欢迎新老户客咨询热线获取更多更详细的模拟功放芯片产品信息。 了解更多关于国产模拟功放芯片的技术应用，请联系：133 9280 5792(微信同号)
|
