在晶圆制造前道过程的不同工艺阶段点,往往需要对wafer进行厚度(THK)、翘曲度(Warp)、膜厚、关键尺寸(CD)、套刻(Overlay)精度等量测,以及缺陷检测等;用于检测每一步工艺后wafer加工参数是否达到设计标准,以及缺陷阈值下限,从而进行工艺控制与良率管理。
半导体
前道量检测设备,要求精度高、效率高、重复性好,量检测设备一般会涉及光电探测、精密机械、
电子
与计算机技术,因此在半导体设备中,技术难度高。
在wafer基材加工阶段,从第一代硅,第二代砷化镓到第三代也是现阶段热门的碳化硅、氮化镓衬底都是通过晶锭切片、研磨、抛光后获得,每片衬底在各工艺后及出厂前,都要对厚度、翘曲度、弯曲度、粗糙度等几何形貌参数进行系统量测,需要相应的几何形貌量测设备。
下图为国内某头部碳化硅企业产品规范,无论是production wafer,research wafer,还是dummy wafer,出厂前均要对几何形貌参数进行量测,以保证同批、不同批次产品的一致性、稳定性,也能防止后序工艺由于wafer warpage过大,产生碎片、裂片的情况。

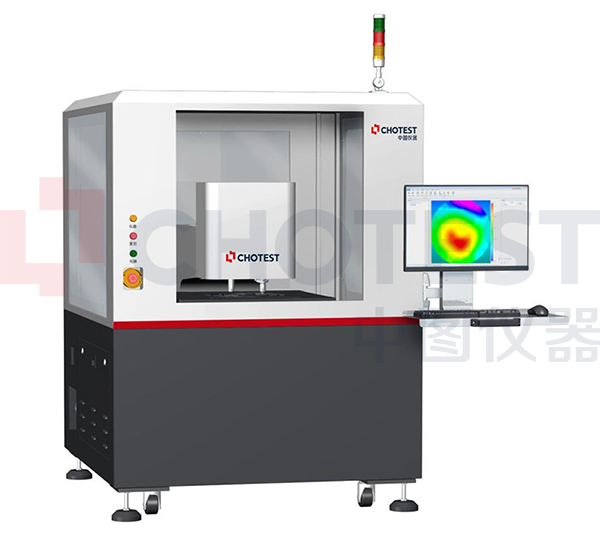

WD4000系列无图晶圆几何量测系统,适用于线切、研磨、抛光工艺后,进行wafer厚度(THK)、整体厚度变化(TTV)、翘曲度(Warp)、弯曲度(Bow)等相关几何形貌数据测量,能够提供Thickness map、LTV map、Top map、Bottom map等几何形貌图及系列参数,有效监测wafer形貌分布变化,从而及时管控与调整生产设备的工艺参数,确保wafer生产稳定且高效。
