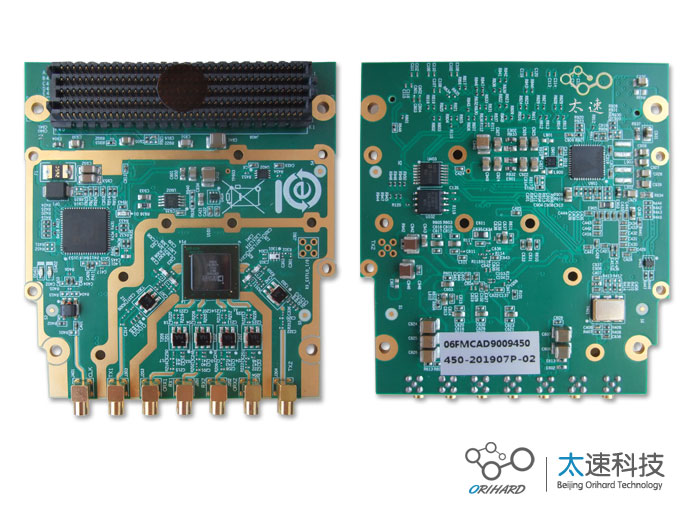

FMCJ450-基于ADRV9009的双收双发射频FMC子卡

一、板卡概述

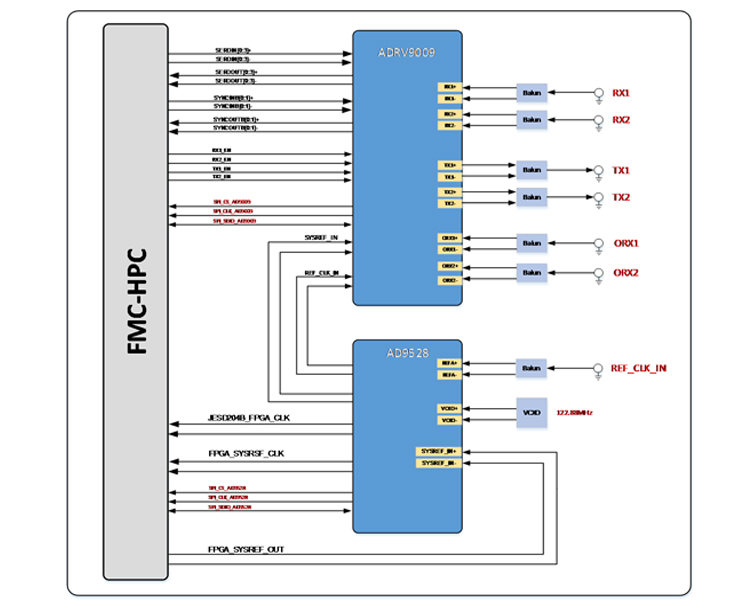

       ADRV9009是一款高集成度射频(RF)、捷变收发器，提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。这款IC具备多样化的高性能和低功耗组合，FMC子卡为2路输入，2路输出的射频收发卡，配合FPGA工作满足3G、4G和5G宏蜂窝时分双工(TDD)基站应用要求。

二、技术指标
  •  双发射器
  •  双接收器
  •  双输入共享观察接收器
  •  最大接收器带宽：200 MHz
  •  最大可调谐发射器合成带宽：450 MHz
  •  最大观察接收器带宽：450 MHz
  •  全集成的小数 N 射频合成器
  •  全集成的时钟合成器
  •  适用于射频 LO 和基带时钟的多芯片相位同步
  •  JESD204B 数据路径接口
  •  调谐范围：75 MHz 至 6000 MHz


三、产品应用

    3G/4G/5G TDD 宏蜂窝基站；TDD 有源天线系统；大规模 MIMO；电子战；便携测试设备

四、软件系统

    提供支持ZYNQ的 FMC接口测试程序源代码

五、物理特性：

    板卡遵循FMC规范，HPC，大小 76.5X69mm。

六、供电要求:

    FMC 接口 +12V供电

七、ADRV9009 应用软件

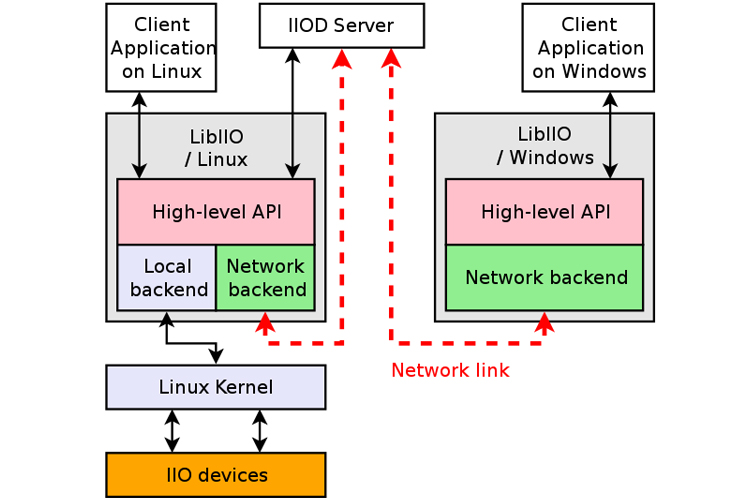

    软件架构：

AD  采集1.2G波形：
DA  输出设置1.2G及波形
