　　输出电压过冲是一个常见的电路问题，它是指在电路中的电压超过了规定的范围，严重的话会造成系统不稳定，导致元器件、负载以及设备损坏。那么造成输出电压过冲的原因有哪些呢?电源自动测试系统要怎么测试输出过冲?

　　输出电压过冲产生的原因
　　一般造成电源模块输出电压过冲的原因有以下几个：
　　1.当电源控制芯片输出故障时，电压输出会出现闪烁，造成过冲现象。
　　2.负载器的感性电阻，以及输出端的电源时序是引起过冲的重要原因。
　　3.与这个设备配套的电压控制芯片的内部集成NG MOS管的接线处短路。
　　4.负载变化幅度较大，可能会造成输出电压过冲。

　　输出电压过冲测试方法
　　测试标准：测试电源开通时，输出DC OUTPUT过冲幅度变化量，一般要求不超过10%。
　　测试设备：交流电源、电子负载、示波器
　　测试方法：
　　1.测试时依规格设定AC LINE、频率和输出负载
　　2.示波器的CH1接Vo为TRIGGER SOURCE
　　3.TRIGGER LEVEL设定在Vo的60% ~ 80%间较为妥当，TRIGGER SLOPE设定在“+”和“-”，VOLTS/DIV和TIME/DIV视实际情况而定

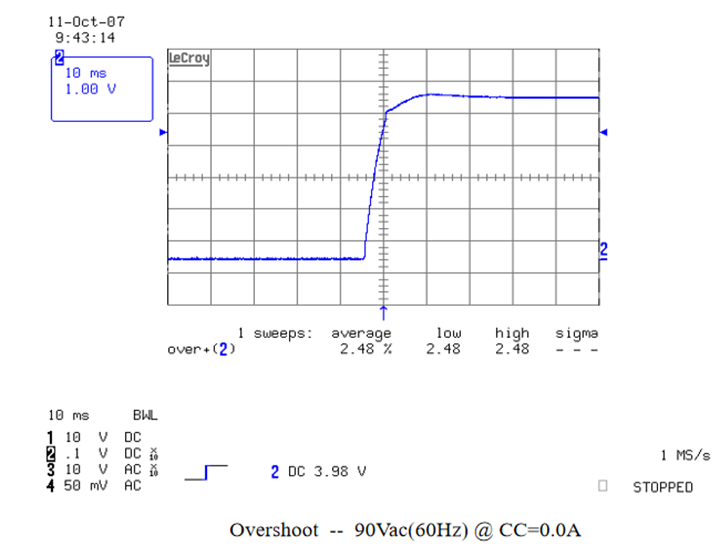

　　4.用CURSOR中“VOLT”量测待测品输出过冲点与稳定值的关系
　　5.ON / OFF各做十次，过冲幅度%=△V / Vo *100%

　　电源自动测试系统测试输出电压过冲
　　1. 准备输出过冲测试所需的设备，如示波器、交流电源、电子负载、以及ATECLOUD-POWER电源测试系统所需的ATEBOX。用通讯总线将测试设备与ATEBOX正确连接，确保连接完好，并将PC接入ATEBOX。
　　2. 在PC中打开电源自动测试系统界面，并登录。根据输出电压过冲测试流程创建测试方案，设置测试参数，如利用计数节点设置测试次数。创建好后开始测试，并观察测试结果。
　　3. 电源自动测试系统内含数据洞察功能，测试结束后系统会进行智能数据分析，全方位展示数据情况，帮助判断电源模块输出电压过冲的情况。
　　4. 选择所需的数据报告模板以及要导出的数据，系统会生成数据报告，并以word、excel格式导出。
