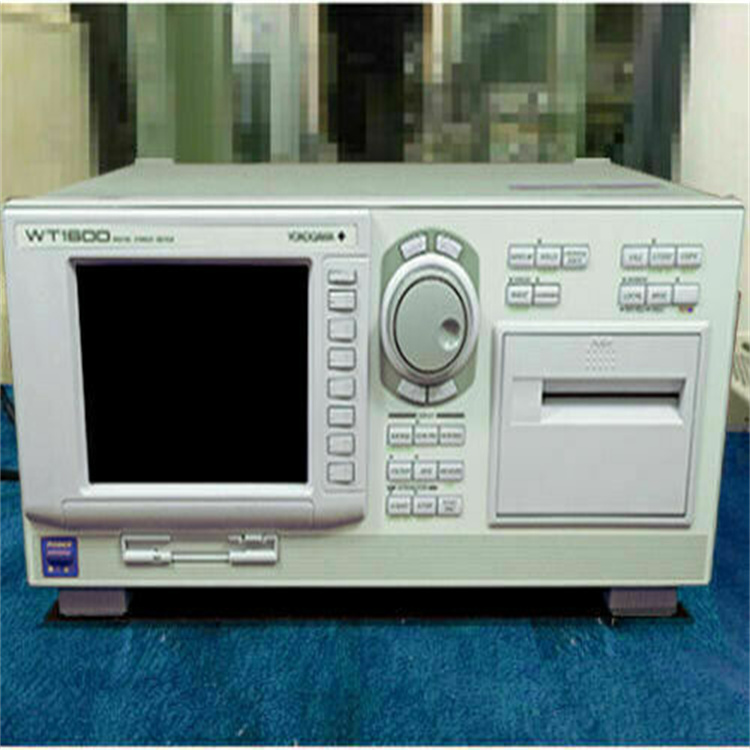

原装二手WT1600(YOKOGAWA)横河WT1600功率分析仪

tan201406

WT1600系列YOKOGAWA横河wt1600

深圳市智达仪器有限公司

谭会平

13554860890

WT1600是一款功率计，专为测量节能设备中的极小电流以及测量大电流以评估大尺寸负载而设计。WT1600 的工作电压范围为 1.5 V 至 1000 V，支持广泛的应用。由于WT1600信号单元最多可接受六相信号输入，因此可以测量逆变器上的I/O信号。

特征：

•一台设备最多六相输入。两个单元之间的同步测量

•宽电流输入范围

•数据存储速度快至 50 毫秒（每秒 20 次）

•高精度、宽带宽

•提高高精度测量的保证精度范围

•多种显示格式

•将谐波数据显示为条形图、向量和列表

•内置打印机（可选）

•多种接口（可选）

•能够处理输入信号快速变化的积分功能

•其他特色

WT1600 数字功率计6通道5A 50A JIANGWT1600是功率计，设计用于测量节能设备中的极小电流，以及测量大电流以评估大型负载。WT1600的工作电压范围为1.5 V至1000 V，可支持多种应用。因为它可以接受多达六个相位的信号输入，所以信号WT1600单元可以测量逆变器上的I / O信号。

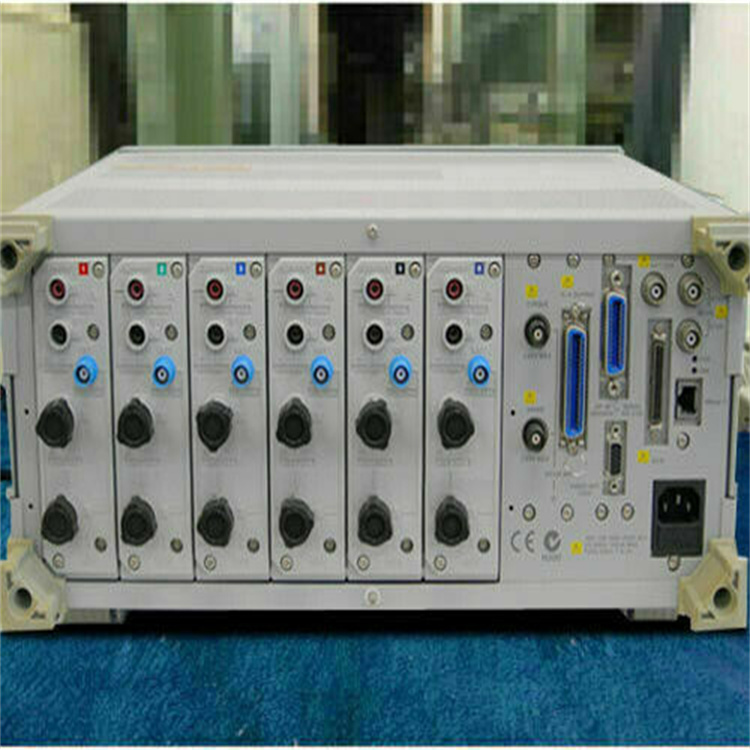

一个单元最多可进行六相输入。两个单元之间的同步测量简化了您的过程。单个WT1600单元最多可以进行六个不同的功率测量（每个电压和电流输入六个）。通过测量起停功能（同步测量），可以同步两个WT1600单元（12个输入）。

·一台设备最多可进行六相输入。两个单元之间的同步测量

·宽电流输入范围

·数据存储速度高达50毫秒（每秒20次）

·高精度和宽带宽

·增加的高精度测量范围

·多种显示格式

·将谐波数据显示为条形图，向量和列表

·内置打印机（可选）

·多种接口（可选）

·集成功能能够处理输入信号的快速变化

·其他特色宽电流输入范围 WT1600具有两个不同的输入元素。提供了一个5A的输入元件，用于测量极小的电流，而一个50A的输入元件，则用于测量大电流。

这两个元素都可以一起安装在WT1600中。

5 A输入元件的电流可设置为1，以测量节能设备中的极小电流。

·两个输入元素

·5 A输入元素

·10/20/50/100/200/500，1/2/5 A（DC，0.5 Hz至1 MHz）

·50 A输入元件

·1/2/5/10/20/50 A（DC，0.5 Hz至100kHz）

电流传感器输入范围（5 A和50 A输入元件相同；标准）

50/100/250/500mV，1/2/5/10V（DC，0.5 Hz至500 kHz）数据存储速度高达50毫秒（每秒20次）数据可以短至50 ms的间隔存储。WT1600快速计算输入参数，例如均方根电压，均方根电流和功率。测量值可以存储在11MB的内部存储器中，这对以下应用程序很有帮助：

电动机启动时的特性评估，包括转矩和rpm（需要可选的电动机评估功能）

照明时测量迅速波动的次级电压和灯电流已开启。

高精度和宽带宽    WT1600具有比同类产品更高的测量精度。

它还具有1 MHz的测量带宽（电压，电流），可有效用于评估使用逆变器的高频照明设备。

50 A输入元件的多种显示格式 除了数字数据，WT1600还可以显示输入信号波形。单个WT1600单元上可以选择11种不同的显示格式，因此无需连接外部波形查看器即可检查波形。

WT1600按时间序列显示每个显示更新间隔的测量结果。时间轴（T/ div）可以设置为3秒至24小时（关闭）。

在长期连续测试中，可以同时观察到多达16个不同参数的变化，例如电压，电流，有功功率和视在功率。
