理解光强分布曲线：照明灯的必备指南
发布时间：2023-8-14 16:57
发布者：eechina
|

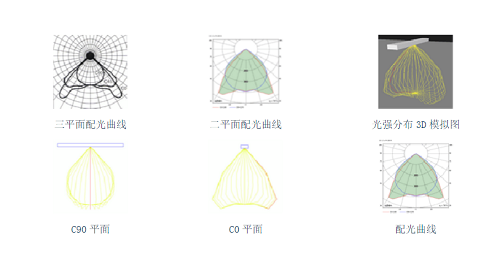

作者：上海力汕 一、定义 光强分布指的是光源在空间中发射出的光的强度分布。它可以记录光源的光通量、光数量、功率、功率因数、光源的尺寸、光源的效率以及光源的制造商、类型等信息。但最关键的是记录光源在所有方向上的光强分布。 二、分布曲线的分类 根据对称性质，光强分布曲线通常可分为：轴对称、对称和非对称。 a）轴对称：也称为旋转对称，指的是所有方向的光强分布曲线都具有基本对称性，通常用于管状灯和露天灯。 b）对称：当灯具C0°和C180°剖面的光强分布是对称的，并且同时C90°和C270°剖面的光强分布也是对称的，那么这个光强分布曲线就被称为非对称的光强分布。 c）非对称：意味着C0°和C180°以及C90°和C270°上的任意剖面的光强分布都不对称。 光强分布曲线根据光束角度通常可分为：窄光束、宽光束、次要光束等。 窄光束：光束角度：<20° 次要光束：光束角度：20°〜40° 宽光束：光束角度：>40° 任何灯具的光强在不同空间中是不同的，我们可以使用数据或图形记录光强在空间分布中，通常我们使用y坐标来表示光强分布，以坐标原点为中心，使用矢量来标记不同空间中的光强，然后连接矢量的终点，形成光强分布曲线，这就是光强分布曲线。由于大多数灯具的形状是轴对称的旋转实体，它在空间中的光强分布也是轴对称的。因此，在任意表面上取灯具轴上的一点，使用这个光强分布曲线来代表整个空间的光强分布就足够了。 如果空间中的光强分布不对称，例如线性荧光灯，我们需要使用多个不同表面上的光强分布曲线来说明空间光分布。以灯具的长轴和垂直中心表面为C0平面，并通过灯具中心垂直于CO平面的C90平面来表示。要使用C0、C90，至少需要两个平面上的光强分布曲线来表示灯具的非对称光分布。

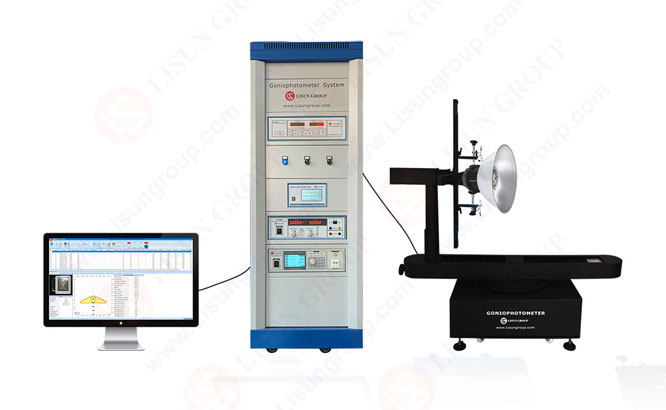

三、理解光强分布曲线 为了比较各种照明灯的光分布特性，假设一个均匀光通量为1000流明（lm）的虚拟光源来提供光强分布数据。因此，实际光强应该是光强值乘以实际光通量和1000之比所得到的计量数据。灯具的光强分布是通过灯具的反射器控制光线来实现的，没有使用不透明的棱镜、光栅或散光罩来控制光线。反射器是灯具的基本控制光部分，其反射率越高，规则反射越强。 四、LSG-1890B/LSG-1800A是一款用于发光强度分布测量的高精度分布式光度计（配光曲线），采用恒温探头，日本三菱伺服电机以及采用德国解码器确保运转的高精度及平稳性。该设备主要应用于工业实验室光度参数测量，主要用于测试LED灯具，HID灯和荧光灯等。
测量参数: 光强数据，光强分布、区域光通量、灯具效率、亮度分布（可选）、利用系数、亮度限制曲线、眩光等级、等照度曲线、最大允许距高比、等照度曲线、灯具曲线VS照明区域、等光强曲线、有效发光角度、EEI和UGR等。技术参数: • 欧洲标准分布光度计，完全满足CIE-70, IES-LM-79, IES-LM-75, IES-LM-80, (EU) 2019/2015, EN13032-1 clause 6.1.1.3 goniophotometer type 1 • 配置了多功能夹具可做双臂B-β测试和单臂C-γ测试 • 测试灯具旋转角度范围： (γ) ±180° (或者0~360°）， (C) ±180° ( 或者0~360°) • 角度精度：0.1° (LSG-1890B)以及0.2° (LSG-1800A) • 探头精度: CIE Class A (Class L可选) • 通过RS485/USB连接电脑，中英文软件可以在Win7, Win8, Win10 及Win11下运行 • 测试数据可以导出如下格式文件：ies, ldt, cie, cib, tm4, cen, excel等，导出的文件可用于相关照明设计软件如DiaLux |
