驱动芯片LED高段位显示屏驱动VK1629适用于冰箱、空调、家庭影院等
发布时间：2023-8-8 17:14
发布者：V13632814412
|

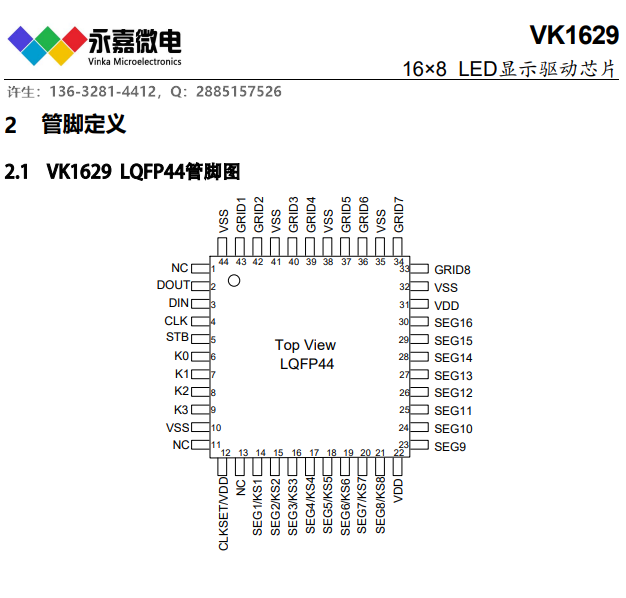

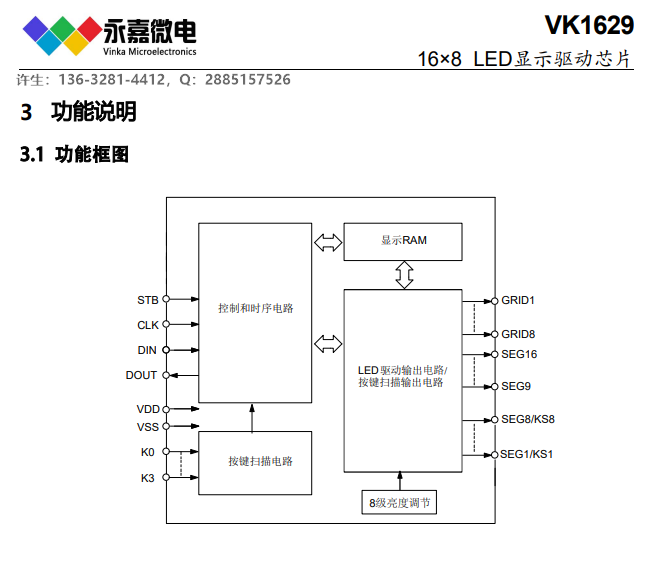

型号：VK1629 品牌：永嘉微电/VINKA 封装：LQFP44 年份：新年份 工程服务，技术支持 （C21-81） VK1629是一种带键盘扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有4线 串行接口、数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴 极，可支持16SEGx8GRID的点阵LED显示面板，最大支持8x4按键矩阵。适用于冰箱、空 调、家庭影院等产品的高段位显示屏驱动。采用LQFP44的封装形式。
• 工作电压 3.0-5.5V • 内置RC振荡器 • 16个SEG脚，8个GRID脚 • SEG脚只能接LED阳极，GRID脚只能接LED阴极 • 最大支持8x4矩阵按键（按键/显示复用需硬件电路配合） • 4线串行接口 • 8级整体亮度可调 • 内置显示RAM为16x8位 • 内置上电复位电路 • 封装 LQFP44(10.0mm x 10.0mm PP=0.8mm)
触摸触控IC系列简介如下： 标准触控IC-电池供电系列： VKD223EB --- 工作电压/电流：2.0V-5.5V/5uA-3V 感应通道数：1 通讯接口最长响应时间快速模式60mS，低功耗模式220ms 封装：SOT23-6 VKD223B --- 工作电压/电流：2.0V-5.5V/5uA-3V 感应通道数：1 通讯接口最长响应时间快速模式60mS，低功耗模式220ms 封装：SOT23-6 VKD233DB --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键 封装：SOT23-6通讯接口：直接输出，锁存(toggle)输出 低功耗模式电流2.5uA-3V VKD233DH ---工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键 封装：SOT23-6通讯接口：直接输出，锁存(toggle)输出 有效键最长时间检测16S VKD233DS --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键 封装：DFN6（2*2超小封装)通讯接口：直接输出，锁存(toggle)输出 低功耗模式电流2.5uA-3V VKD233DR --- 工作电压/电流：2.4V-5.5V/1.5uA-3V 1感应按键 封装：DFN6（2*2超小封装）通讯接口：直接输出，锁存(toggle)输出 低功耗模式电流1.5uA-3V VKD233DG --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键 封装：DFN6（2*2超小封装）通讯接口：直接输出，锁存(toggle)输出 低功耗模式电流2.5uA-3V VKD233DQ --- 工作电压/电流：2.4V-5.5V/5uA-3V 1感应按键 封装：SOT23-6通讯接口：直接输出，锁存(toggle)输出 低功耗模式电流5uA-3V VKD233DM --- 工作电压/电流：2.4V-5.5V/5uA-3V 1感应按键 封装：SOT23-6 （开漏输出)通讯接口：开漏输出，锁存(toggle)输出 低功耗模式电流5uA-3V VKD232C --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 感应通道数：2 封装：SOT23-6通讯接口：直接输出，低电平有效 固定为多键输出模式，內建稳压电路 联.系.人.许.生：13；63；28；14；41；2（wx同） MTP触摸IC——VK36N系列抗电源辐射及手机干扰： VK3601L --- 工作电压/电流：2.4V-5.5V/4UA-3V3 感应通道数：1 1对1直接输出待机电流小，抗电源及手机干扰，可通过CAP调节灵敏 封装：SOT23-6 VK36N1D --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：1 1对1直接输出触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6 VK36N2P --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：2 脉冲输出触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6 VK3602XS ---工作电压/电流：2.4V-5.5V/60UA-3V 感应通道数：2 2对2锁存输出低功耗模式电流8uA-3V，抗电源辐射干扰，宽供电电压 封装：SOP8 VK3602K --- 工作电压/电流：2.4V-5.5V/60UA-3V 感应通道数：2 2对2直接输出低功耗模式电流8uA-3V，抗电源辐射干扰，宽供电电压 封装：SOP8 VK36N2D --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：2 1对1直接输出触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOP8 VK36N3BT ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 BCD码锁存输出触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏 封装：SOP8 VK36N3BD ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 BCD码直接输出触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏 封装：SOP8 VK36N3BO ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 BCD码开漏输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP8/DFN8（超小超薄体积） VK36N3D --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 1对1直接输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积） VK36N4B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：4 BCD输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积） VK36N4I---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：4 I2C输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积） VK36N5D ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：5 1对1直接输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积） VK36N5B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：5 BCD输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积） VK36N5I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：5 I2C输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积） VK36N6B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：6 BCD输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积） VK36N6I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：6 I2C输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积） VK36N7B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：7 BCD输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积） VK36N7I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：7 I2C输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积） VK36N8B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：8 BCD输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积） VK36N8I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：8 I2C输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积） VK36N9I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：9 I2C输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积） VK36N10I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：10 I2C输出触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积） 1-8点高灵敏度液体水位检测IC——VK36W系列： VK36W1D---工作电压/电流：2.2V-5.5V/10UA-3V3 1对1直接输出 水位检测通道：1 可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOT23-6 备注：1. 开漏输出低电平有效 2、适合需要抗干扰性好的产品应用 VK36W2D ---工作电压/电流：2.2V-5.5V/10UA-3V3 1对1直接输出 水位检测通道：2 可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP8 备注：1. 1对1直接输出 2、输出模式/输出电平可通过IO选择 VK36W4D ---工作电压/电流：2.2V-5.5V/10UA-3V3 1对1直接输出 水位检测通道：4 可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16 备注：1. 1对1直接输出 2、输出模式/输出电平可通过IO选择 VK36W6D ---工作电压/电流：2.2V-5.5V/10UA-3V3 1对1直接输出 水位检测通道：6 可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16 备注：1. 1对1直接输出 2、输出模式/输出电平可通过IO选择 VK36W8I ---工作电压/电流：2.2V-5.5V/10UA-3V3 I2C输出 水位检测通道：8 可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16 备注：1. IIC+INT输出 2、输出模式/输出电平可通过IO选择 *水位检测芯片可用于需要检测水位，缺水，溢出等场合。适合应用于饮水机、净饮机、咖啡机、水壶、洗碗机、制冰机等水相关家用电器和电子产品。 测试环境：在一个玻璃容器外壁（玻璃1-5毫米不等），通过双面电子导热硅胶，把水位检测PCB直接贴在玻璃上面检测水位。 简介：VK36W水位检测系列是抗干扰能力强，穿透能力高的水位检测专用触摸芯片。拥有1-8点检测点，适合于多种应用段位检测。封装为SOT23-6,SOP8,SOP16上电就能检测水位点是否有水，水从无水到有水，从有水到无水，都可以检测出来。检测时可以不接触到水（隔空）在水箱外面检测到水位，也可以用金属探针接触到水来检测水位。在高干扰或者AC开关电源的应用中也可以正常工作。 应用于多种液体水位检测产品，检测缺水，水位，溢水等多种场景：智能马桶盖，抽水马桶，水蒸锅，净水机，空调扇，洗碗机，加湿器，咖啡机，饮水机，制冰机，鱼 缸加热棒，浮水器，浴缸，洁具 ---- 家用家电系列
|
