【太阳能灯串/灯带升压方案】LED灯串氛围灯升压恒流芯片FP7208+升压恒压芯片FP5207在太阳能装饰灯串中的应用方案
发布时间：2023-8-1 14:47
发布者：amyqing
|

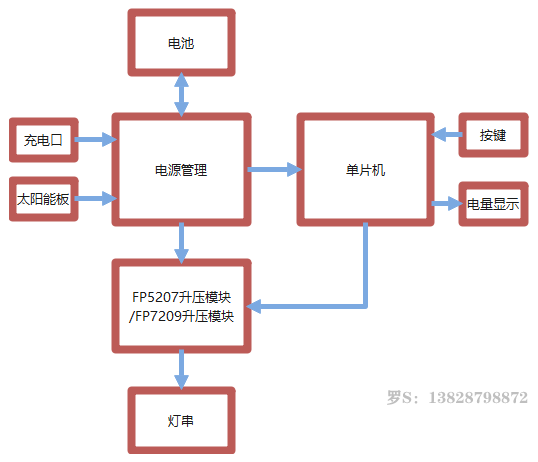

方案标题 【太阳能灯串/灯带升压方案】LED灯串氛围灯升压恒流芯片FP7208+升压恒压芯片FP5207在太阳能装饰灯串中的应用方案  太阳能灯串是一种利用太阳能发电的高效照明装置，由多个太阳能灯泡串联而成。相比传统的电网供电照明设备，太阳能灯串具有无需外部电源、环保节能、安全可靠等优势，受到越来越多人的追捧和使用。 下面，雅欣将为大家介绍一套完整的太阳能灯串方案，其中涉及太阳能灯串的工作原理、方案详情、应用领域等内容。 1.太阳能灯串的工作原理  （原理图） 太阳能灯串的结构主要包括太阳能电池板、控制电路板、电池以及灯串组成。太阳能电池板是太阳能灯串的关键部件，它由多个光敏电池组成，吸收太阳光后产生电能，这些电能通过控制电路板存储进电池中，或者直接驱动LED灯串发光。太阳能灯串一般配备有电池或储能装置，以便在夜间或阴天也能正常工作。
 FP7208是一颗非同步升压LED驱动芯片，其芯片参数如下： 工作电压：2.8V-24V 反馈电压：0.2V 低关机耗电流：<6uA 软启动可调 芯片保护功能：UVP、OVP、OTP 2.8V-24V的芯片工作电压，使得FP7208完全匹配太阳能灯串单节或多节锂电池供电工作。极低的反馈电压，使得电路转换效率得到提升，同时较低的芯片待机电流，减少了电路非必要的功耗。

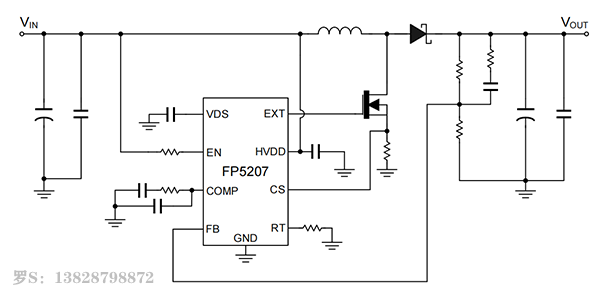

 FP5207是一颗非同步升压DC-DC转换器，其参数如下： 工作电压：2.8V-24V 反馈电压：1.2V 低关机耗电流：<3uA 软启动可调 可调频率范围：100kHz-1000kHz 芯片保护功能：UVP、OVP、OTP 2.8V-24V的芯片工作电压，使得FP5207完全匹配太阳能灯串单节或多节锂电池供电工作。芯片输出采用恒压模式，并且电流模式控制和外部补偿网络使得系统稳定简单灵活。
 太阳能灯串的应用领域广泛，适用于室内和室外的各种照明需求。 1.室外：太阳能灯串可以用于花园、庭院、露台等场所的景观照明，为绿化环境增添夜晚的美感。 2.室内：太阳能灯串可以作为室内装饰灯使用，营造温馨和浪漫的氛围，也可作为应急灯具备用，为停电时提供基本照明。 3.太阳能灯串也可用于路灯、广告牌等公共设施的照明，为人们出行和宣传提供便利。 雅欣有话说 综上所述，太阳能灯串作为一种环保、节能、安全可靠的照明装置，在现代社会中得到广泛应用。上述两种方案工作原理简单且高效，结构完善且可靠，除了太阳能灯串外，也适用于各种室内外照明需求，如台灯，车灯，应急灯等领域。 以上就是雅欣太阳能灯串升压方案的全部内容分享，如果您有太阳能灯串方案需求，欢迎一起探讨学习哦！  深圳市雅欣控制技术有限公司，在芯片行业深耕二十载。是Feeling和MST在深圳的一级代理商。致力于推广销售电源管理芯片、LED驱动芯片和霍尔开关系列产品，雅欣为您提供最优化的解决方案、最优质的产品及咨询服务。 |
