1 核心板简介创龙科技SOM-TLT3是一款基于全志科技T3处理器设计的4核ARM Cortex-A7国产工业核心板，每核主频高达1.2GHz。 核心板通过邮票孔连接方式引出CSI、TVIN、MIPI DSI、TVOUT、RGB DISPLAY、LVDS DISPLAY、GMAC、EMAC、USB、SATA、SDIO、UART、TSC、SPI、TWI等接口，支持双屏异显、1080P@45fps H.264视频硬件编解码。 核心板采用100%国产元器件方案，并经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。 用户使用核心板进行二次开发时，仅需专注上层运用，降低了开发难度和时间成本，可快速进行产品方案评估与技术预研。

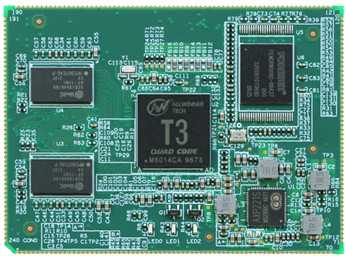

图 1 核心板正面图
图 2 核心板背面图

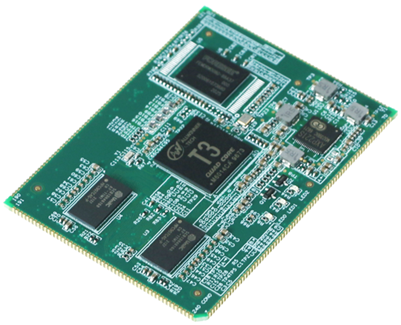

图 3 核心板斜视图
图 4 核心板侧视图
2 典型应用领域
3 软硬件参数硬件框图

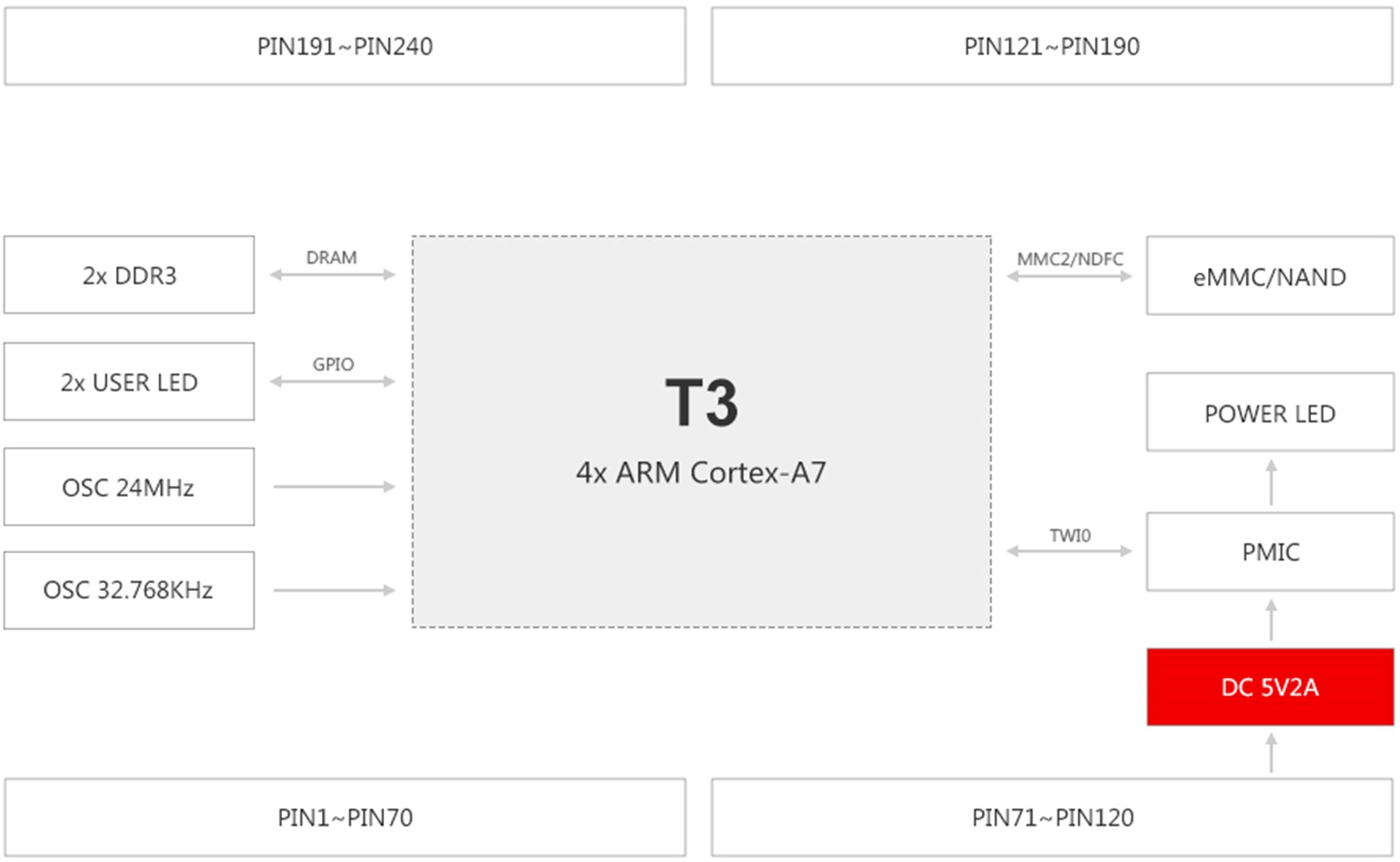

图 5 核心板硬件框图

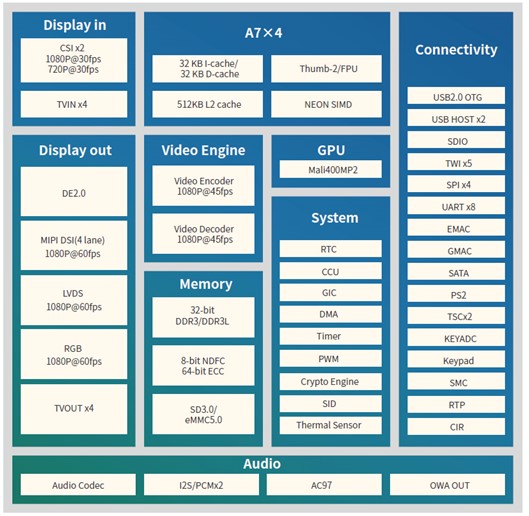

图 6 T3处理器功能框图
硬件参数
表 1 CPU | CPU：全志科技T3 | 4x ARM Cortex-A7，每核主频高达1.2GHz | GPU：Mali400 MP2，支持OpenGL ES 1.1/2.0、Open VG 1.1 | Encoder：支持1080P@45fps H.264视频硬件编码 | Decoder：支持1080P@45fps H.264视频硬件解码 | ROM | 8GByte eMMC | RAM | 1/2GByte DDR3 | Video IN | 2x CSI( CMOS sensor parallel interface)，CSI0支持1080P@30fps，CSI1支持720P@30fps | 4-channel TVIN，CVBS输入，支持NTSC和PAL制式 | Video OUT | 4-lanes MIPI DSI，支持1080P@60fps | 2x RGB DISPALY，支持1080P@60fps | 2x LVDS DISPALY，支持1080P@60fps 备注：2路LVDS DISPLAY与 LCD0(RGB DISPALY)引脚复用 | 4-lanes TVOUT，CVBS输出，支持NTSC和PAL制式 | | 1x 电源指示灯 | 2x 用户可编程指示灯 | 邮票孔 | 2x 50pin + 2x 70pin，共240pin，间距1.0mm | 其他硬件资源 | 1x USB 2.0 OTG | 2x USB 2.0 HOST | 3x SMHC(SDC0/SDC1/SDC3)，支持SD3.0、SDIO2.0、MMC5.0
备注：核心板板载eMMC已使用SDC2 | 5x TWI(I2C)，支持标准模式(100Kb/s)和高速模式(400Kb/s) | 4x SPI，每路含2个片选信号，时钟频率可高达100MHz | 2x TSC，可作为SPI(Synchronous Parallel Interface)或SSI(Synchronous Serial Interface)接口 | 8x UART | 8x PWM，支持PWM输出、输入捕获，输出频率可高达24/100MHz | 1x EMAC，支持MII PHY接口(10/100Mbps) | 1x GMAC，支持MII/RMII/RGMII PHY接口(10/100/1000Mbps) | 1x SATA，支持3.0Gbps速率 | 2x PS2 | 2x KEY ADC，多按键检测接口，6-bit分辨率，输入 电压范围为0~2V | 1x KEYPAD，8 x 8键盘矩阵接口 | 1x SCR(Smart Card Reader) | | 2x CIR | 2x I2S/PCM，全双工，采样率8KHz~192KHz | 1x AC97，全双工，采样率高达48KHz | 1x OWA(One Wire Audio)，兼容S/PDIF协议 | 1x Audio Codec，包含2路单声道MIC IN、1路立体声LINE IN、1路立体声FM IN，包含1路差分PHONE OUT、1路立体声H/P(Headphone) OUT | 1x JTAG |
备注：部分引脚资源存在复用关系。
软件参数
表 2 内核 | Linux-3.10.65，翼辉SylixOS（国产操作系统，计划） | 文件系统 | Buildroot-201611/ Ubuntu，翼辉SylixOS（国产操作系统，计划） | 图形界面开发工具 | Qt-5.9.0 | 软件开发套件提供 | T3_LinuxSDK_V1.3_20190122 | 驱动支持 | DDR3 | eMMC | Bluetooth | SPI NOR FLASH | LED | KEY | UART | CAN | SD | SATA | Ethernet | USB 2.0 | | 4G Module | RTC | LINE IN | H/P OUT | MIPI LCD | TFT LCD | LVDS LCD | TVIN | VGA OUT | CVBS OUT | Touch Screen | CSI CAMERA |
|
4 开发资料（1） 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet，缩短硬件设计周期； （2） 提供系统固化镜像、内核驱动源码、文件系统源码，以及丰富的Demo程序； （3） 提供完整的平台开发包、入门教程，节省软件整理时间，让应用开发更简单。 开发案例主要包括： - Linux应用开发案例
- Linux-RT应用开发案例
- Qt开发案例
- 4G/WIFI/CAN/Bluetooth开发案例
- T3与FPGA通信开发案例
- Docker容器技术演示案例
- Ubuntu操作系统演示案例
- 翼辉SylixOS国产操作系统演示案例（计划）
- IgH EtherCAT主站开发案例（计划）
5 电气特性工作环境
表 3 环境参数 | 最小值 | 典型值 | 最大值 | 工作温度 | -40°C | / | 85°C | 工作电压 | / | 5.0V | / |
功耗测试
表 4 工作状态 | 电压典型值 | | 功耗典型值 | 空闲状态 | 5.0V | 0.14A | 0.70W | 满负荷状态 | 5.0V | 0.47A | 2.35W |
备注：功耗基于TLT3-EVM评估板测得。功耗测试数据与具体应用场景有关，测试数据仅供参考。 空闲状态：系统启动，评估板不接入其他外接模块，不执行程序。 满负荷状态：系统启动，评估板不接入其他外接模块，运行DDR压力读写测试程序，4个ARM Cortex-A7核心使用率约为100%。
6 机械尺寸
表 5 PCB尺寸 | 55mm*75mm | PCB层数 | 8层 | PCB板厚 | 1.6mm |

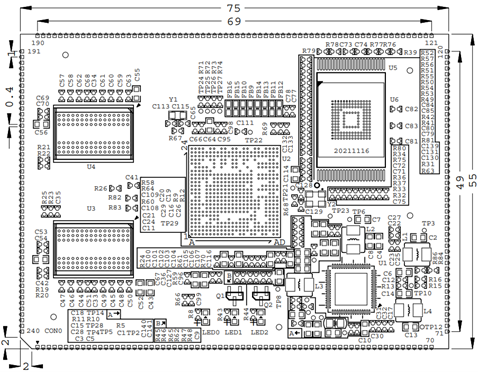

图 7 核心板机械尺寸图
7 产品型号
表 6 型号 | CPU | 主频 | eMMC | DDR3 | 温度级别 | SOM-TLT3-64GE8GD-I-A1.1 | T3 | 1.2GHz | 8GByte | 1GByte | 工业级 | SOM-TLT3-64GE16GD-I-A1.1 | T3 | 1.2GHz | 8GByte | 2GByte | 工业级 |
备注：标配为SOM-TLT3-64GE8GD-I-A1.1。

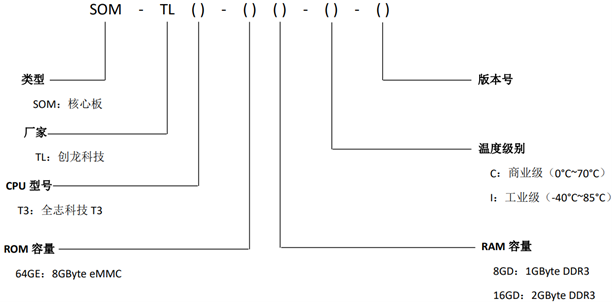

型号参数解释
图 8
8 技术服务（1） 协助底板设计和测试，减少硬件设计失误； （2） 协助解决按照用户手册操作出现的异常问题； （3） 协助产品故障判定； （4） 协助进行产品二次开发； （5） 提供长期的售后服务。
9 增值服务- 主板定制设计
- 核心板定制设计
- 嵌入式软件开发
- 项目合作开发
- 技术培训
更多关于全志科技T3核心板的开发资料，欢迎关注本账号或在评论区留言~
|
