FMC141-四路 250Msps 16bits AD FMC子卡 |

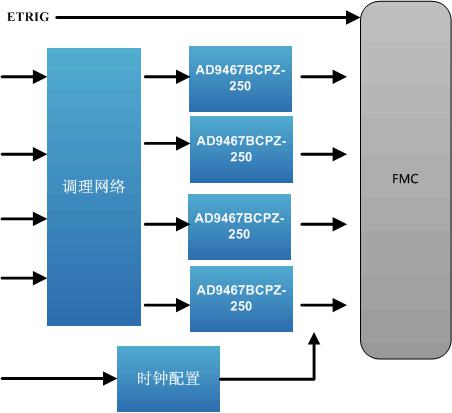

一、产品概述: 本板卡基于 FMC 标准板卡,实现 4 路 16-bit/250Msps ADC 功能。遵循 VITA 57 标准,板卡可以直接与xilinx公司或者北京太速科技公司 FPGA 载板连接使用。板卡 ADC 器件采用 ADI 公司 AD9467 芯片,用户可以通过 FMC 接口配置芯片工作状态。
二、性能指标
板卡功能
| 参数
| 内容
| ADC
| 芯片型号
| AD9467
| 路数
| 4路ADC,
| 采样率
| 250Msps
| 数据位
| 16bit
| 数字接口
| DDR LVDS
| 模拟接口
| 交流耦合
| 模拟输入
| ±1V
| 模拟指标
| 信噪比SNR:69.066dBFS
| DAC
| 无
|
| 时钟
| PLL芯片
| AD9516-1
| 板载晶振
| 10MHz 温补晶振VCXO
| 外输入时钟
| 默认10MHz,3.3V LVTTL电平
| 外触发
| 路数
| 1路输入
| 电平
| 3.3V LVTTL电平
| 外同步
| 路数
| 1路输入
| 电平
| 3.3V LVTTL电平
| 连接器类型
| FMC-HPC
| ASP-134488-01
|
| 前面板
| 10路 SSMB
| 板卡标准
| FMC ANSI/VITA 57.1 - 2008
| 板卡尺寸
| 69 * 84 mm
| 板卡重量
| (含散热片)
| 板卡供电
| +12V@1A
| 板卡功耗
| 8W
| 工作温度
| Industrial -20℃到+70℃
| 支持母板
| Xilinx board
| V6、V7、KU、VU、 ZYNQ、ZU 开发板
| Orihard board
| 136、270、367、288、330、274、3、9
| 三、软件内容 提供ISE或者Vivado版本的 FMC接口 AD输入或者DA输出,时钟配置、外触发接入的参考测试程序,支持的FPGA型号或者板卡见说明书表格。
四、板卡应用 板卡配置FPGA母板用于模拟信号、无线电、光电的采集场景。
|
|
|
|
