1 评估板简介创龙科技TLZ7x-EasyEVM是一款基于Xilinx Zynq-7000系列XC7Z010/XC7Z020高性能低功耗处理器设计的异构多核SoC评估板，处理器集成PS端双核ARM Cortex-A9 + PL端Artix-7架构28nm可编程逻辑资源，评估板由核心板和评估底板组成。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。 评估板接口资源丰富，引出千兆网口、双路CAMERA、USB、Micro SD、CAN、UART等接口，可通过TL-MultiEthP模块拓展双路千兆网口、多路串口，同时支持LCD显示拓展及Qt图形界面开发，方便用户快速进行产品方案评估与技术预研。 图 1 评估板正面图
图 2评估板斜视图
图 3评估板侧视图1
图 4 评估板侧视图2
图 5评估板侧视图3
图 6 评估板侧视图4
图 7
2 典型应用领域
3 软硬件参数硬件框图
图 8 评估板硬件框图
图 9 评估板硬件资源图解1
图 10评估板硬件资源图解2
硬件参数
表 1 硬件参数 CPU | Xilinx Zynq-7000 XC7Z010/XC7Z020-2CLG400I | 2x ARM Cortex-A9，主频766MHz，2.5D MIPS/MHz Per Core | 1x Artix-7架构可编程逻辑资源 | ROM | PS端：4/8GByte eMMC | PS端：256Mbit SPI NOR FLASH | RAM | PS端：单通道32bit DDR 总线，512M/1GByte DDR3 | Logic Cells | XC7Z010：28K，XC7Z020：85K | OSC | PS端：33.33MHz | PL端：25MHz | B2B Connector | 2x 80pin公座B2B 连接器，2x 80pin母座B2B连接器，共320pin，间距0.5mm，合高4.0mm | | 2x 电源指示灯（核心板1个，底板1个） | 3x PS端用户可编程指示灯（核心板2个，底板1个） | 4x PL端用户可编程指示灯（核心板1个，底板3个） | 1x PL端DONE指示灯（核心板） | KEY | 1x 电源复位按键 | 1x 系统复位按键 | 1x PS端用户输入按键 | 3x PL端用户输入按键 | 1x PL端PROGRAM_B按键 | SD | 1x Micro SD接口（PS端） | CAMERA | 2x CAMERA，2x 10pin排母方式，间距2.54mm（PL端） | Ethernet | 1x RGMII，RJ45接口，10/100/1000M自适应（PS端） | 2x RGMII，RJ45接口，10/100/1000M自适应（PL端，位于TL-MultiEthP模块） | USB | 1x USB2.0 HOST接口（PS端） | UART | 2x Debug UART，分别为PS、PL端调试串口，由同一个Micro USB接口引出 | 2x RS485 UART，3pin 3.81mm绿色端子座（PL端，位于TL-MultiEthP模块） | 1x RS422 UART，5pin 3.81mm绿色端子座（PL端，位于TL-MultiEthP模块） | 1x RS232 UART，3pin 3.81mm绿色端子座（PL端，位于TL-MultiEthP模块） | CAN | 1x CAN，3pin 3.81mm绿色端子方式（PL端） | IO | 1x 48pin公座欧式端子，间距2.54mm（PL端） | 1x 排针拓展接口，2x 17pin规格，间距2.54mm（PL端） | JTAG | 1x 14pin JTAG接口，间距2.0mm | BOOT SET | 1x 6bit启动方式选择拨码开关 | SWITCH | 1x 电源摆动开关 | POWER | 1x 12V直流输入DC-417电源接口，可适配外径4.4mm、内径1.65mm电源插头 |
软件参数
表 2 ARM端软件支持 | 裸机、FreeRTOS、 Linux-4.9.0、Linux-RT-4.9.0 | Vivado版本号 | 2017.4 | 图形界面开发工具 | Qt-5.7.1 | 软件开发套件提供 | PetaLinux-2017.4、Xilinx SDK 2017.4、Xilinx HLS 2017.4 | 驱动支持 | SPI NOR FLASH | DDR3 | USB2.0 | eMMC | LED | KEY | | MMC/SD | Ethernet | CAN | 7in Touch Screen LCD(Res) | | USB 4G | RS485 | RS232 | CAMERA |
4 开发资料（1）提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet，缩短硬件设计周期； （2）提供系统固化镜像、内核驱动源码、文件系统源码，以及丰富的Demo程序； （3）提供完整的平台开发包、入门教程，节省软件整理时间，让应用开发更简单； （4）提供详细的PS + PL SoC架构通信教程，完美解决异构多核开发瓶颈。 开发案例主要包括： - 基于Linux、Linux-RT、Qt的开发案例
- 基于裸机、FreeRTOS的开发案例
- 基于PS + PL的异构多核开发案例
- 基于OpenAMP的Linux + 裸机/FreeRTOS双核ARM通信开发案例
- 基于PS（裸机） + PL的实时中断响应案例
- 基于PL端的HDL、HLS开发案例
- 双目摄像头采集开发案例
- AD7606多通道AD采集开发案例
- IgH EtherCAT Master双轴电机控制开发案例
5 电气特性工作环境
表 3 环境参数 | 最小值 | 典型值 | 最大值 | 核心板工作温度 | -40°C | / | 85°C | | / | 3.3V | / | 评估板工作电压 | / | 12.0V | / |
功耗测试
表 4 类别 | 工作状态 | 电压典型值 | | 功耗典型值 | 核心板 | 状态1 | 3.3V | 0.48A | 1.58W | 状态2 | 3.3V | 0.79A | 2.61W | 评估板 | 状态1 | 12.0V | 0.25A | 3.00W | 状态2 | 12.0V | 0.34A | 4.08W |
备注：测试数据与具体应用场景有关，仅供参考。 状态1：评估板不接入外接模块，PS端启动系统，不执行额外应用程序；PL端运行LED测试程序。 状态2：评估板不接入外接模块，PS端启动系统，运行DDR压力读写测试程序，2个ARM Cortex-A9核心的资源使用率约为100%；PL端运行IFD综合测试程序，资源利用率如下图所示。
图 11 PL端资源使用率（状态2）
6 机械尺寸
表 5
| 核心板 | 评估底板 | PCB尺寸 | 38mm*62mm | 108mm*160mm | PCB层数 | 12层 | 4层 | PCB板厚 | 1.6mm | 1.6mm | 安装孔数量 | 4个 | 4个 |

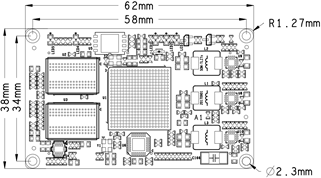

图 12 核心板机械尺寸图

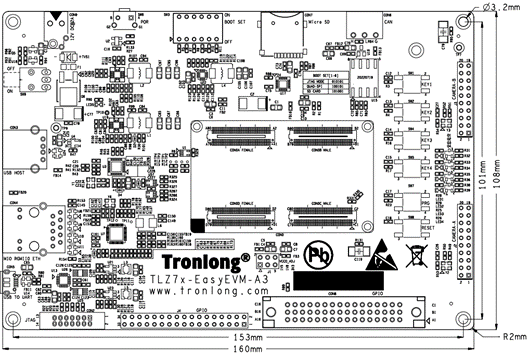

图 13 评估底板机械尺寸图
7 产品型号
表 6 型号 | CPU | 主频 | eMMC | DDR3 | TLZ7020-EasyEVM-A3.2-2-32GE4GD-I-A1 | XC7Z020 | 766MHz | 4GByte | 512MByte | TLZ7010-EasyEVM-A3.2-2-32GE4GD-I-A1 | XC7Z010 | 766MHz | 4GByte | 512MByte | TLZ7020-EasyEVM-A3.2-2-64GE8GD-I-A1 | XC7Z020 | 766MHz | 8GByte | 1GByte |
备注：标配为TLZ7020-EasyEVM-A3.2-2-32GE4GD-I-A1。
型号参数解释 图 14
8 评估板套件清单
表 7 名称 | 数量 | 备注 | TLZ7x-EasyEVM评估板 | 1个 | / | TL-MultiEthP模块 | 1个 | 赠品 | 12V电源适配器 | 1个 | 赠品 | 资料光盘/U盘 | 1套 | 赠品 | Micro USB线 | 1根 | 赠品 | Micro SD系统卡 | 1个 | 赠品 | 读卡器 | 1个 | 赠品 | 直连网线 | 1根 | 赠品 |
9 技术服务（1）协助底板设计和测试，减少硬件设计失误； （2）协助解决按照用户手册操作出现的异常问题； （3）协助产品故障判定； （4）协助正确编译与运行所提供的源代码； （5）协助进行产品二次开发； （6）提供长期的售后服务。
10 增值服务- 主板定制设计
- 核心板定制设计
- 嵌入式软件开发
- 项目合作开发
- 技术培训
更多关于XC7Z010/XC7Z020评估板的开发资料，欢迎关注Tronlong创龙或在评论区留言~
|
