基于6UVPX C6678+XCVU9P的信号处理板卡

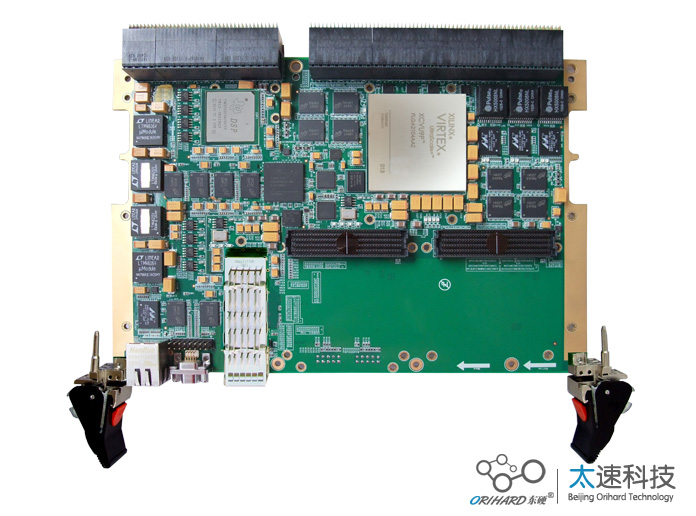

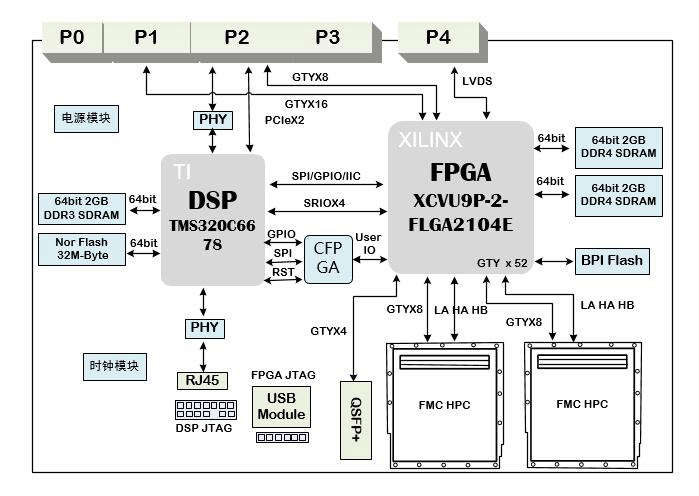

一、板卡概述       板卡基于6U VPX标准结构，包含一个C6678 DSP芯片，一个XCVU9P 高性能FPGA，双路HPC FMC。 二、处理板技术指标 •  DSP处理器采用TI 8核处理器TMS320C6678; •  DSP 外挂一组64bit DDR3颗粒，总容量2GB，数据速率 1333Mb/s; •  DSP 采用EMIF16 NorFlash加载模式，NorFlash容量 32MB; •  DSP 外挂一路千兆以太网1000BASE-T; •  FPGA处理器采用Xilinx VirtexUltralSCALE+ 系列芯片  XCVU9P; •  FPGA外挂2组DDR4 ，每组2GB，64bit 容量 •  FPGA 外挂2组FMC HPC 连接器; •  FPGA 引出1路QSPF+，每路数据速率40Gb/s; •  FPGA与DSP之间通过RapidIO互联 。 •  VPX 连接器上外接FPGA的24个GTY，LVDS信号，DSP的   1路以太网 三、软件系统 •  提供FPGA的接口测试程序，包括 DDR4、光纤、RapidIO、FMC等接口 •  提供DSP接口测试程序，包括DDR3、Flash、RapidIO、网络、uart接口。 四、物理特性： •  尺寸：6U CPCI板卡，大小为160X233.35mm。 •  工作温度：0℃～ +55℃ ，支持工业级 -40℃～ +85℃ •  工作湿度：10%～80% 五、供电要求: •  双直流电源供电。整板功耗 50W。 •   电压：+12V 10A。 •  纹波：≤10% 六、应用领域 软件无线电系统，基带信号处理，无线仿真平台，高速图像采集、处理等。
