DCDC5V~50V 输出1A电流 线性降压恒流LED手电筒驱动芯片

小郑

描述
  SL7160是一款LED线性恒
流驱动器，适用于5-50V 的输入电
压范围。封装形式为ESOP8，该封
装能承受的最大功耗是1.2W。
  SL7160最大电流为1A。
SL7160也可以外扩MOS,做到
更大的输出电流。
  SL7160支持PWM调光功
能，可通过DIM 脚用PWM 信号调
节LED 输出电流。
  SL7160还有过温调节电流
的功能。当芯片内部的温度达到
130℃左右时，会自动调低输出电
流。

特点
  宽输入电压范围：5V～50V
  可外扩MOS提高输入电压
  可设定电流范围：10mA～
1000mA
  可外扩MOS
  PWM 调光
  过温保护
  CS 参考电压：300mV
  ESOP8 封装

应用领域
  电动车，摩托车灯照明
  汽车灯照明
  手电筒

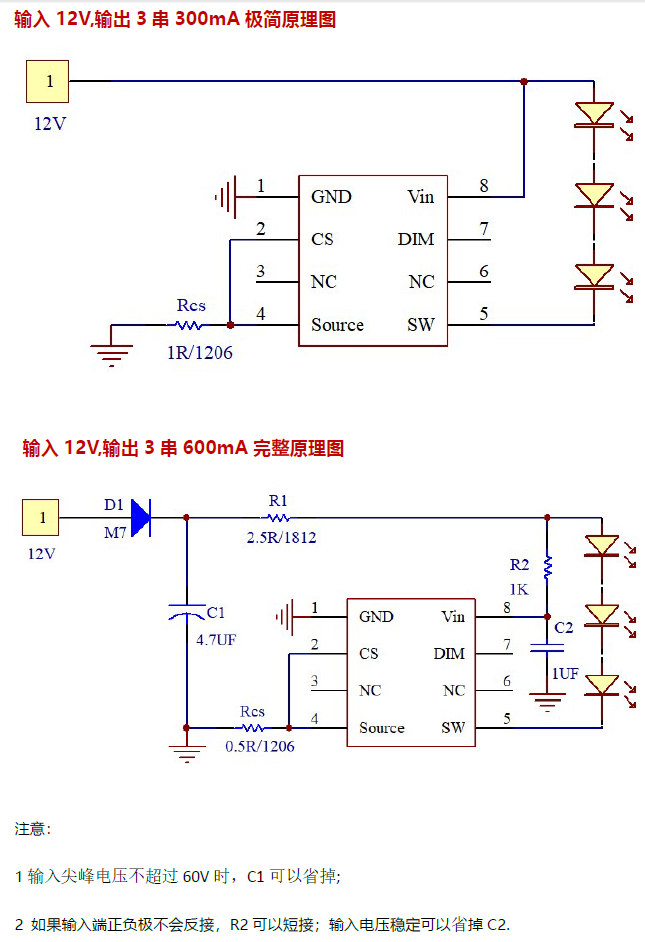

原理图
