MS9280—10bit、35MSPS ADC，兼容AD9280
发布时间：2023-4-21 19:45
发布者：SANYAW
|

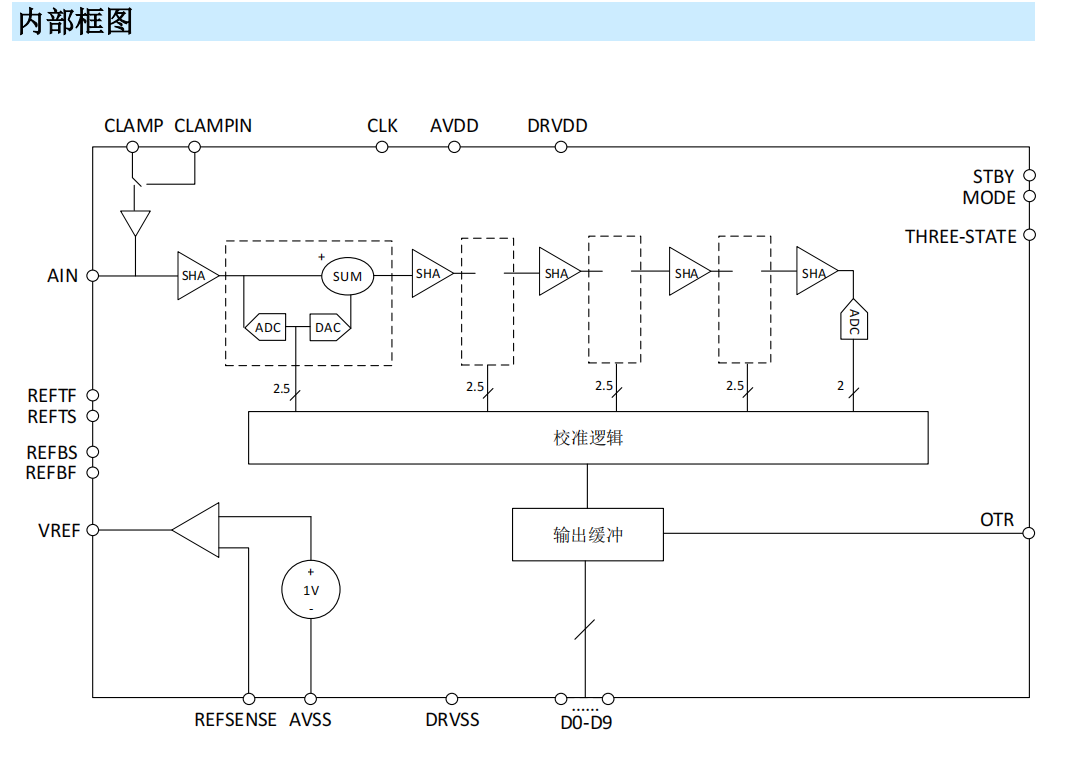

一、产品简述 MS9280 是单芯片、单电源、10bit、35MSPS 模数转换器，内部集成采样保持放大器和电源基准源。MS9280 使用多级差分流水线架构，保证 35MSPS 数据转换速率下，全温度范围内无失码。 MS9280 的输入适合图像视频和通信系统应用。用户可以根据实际需要，选择单端输入或者差分输入，也可以选择输入范围和消除失调。 MS9280 内部集成的采样保持放大器，既适合复用系统，又适合开关全波电压范围的连续信道。采样单信道的输入频率可以超过奈奎斯特频率。借助内部的钳位电路，交流耦合输入可以移位到一定的固定电平，动态性能非常完好。 MS9280 内部集成可编程基准源。根据系统需要，可以选择外部高精度基准，以满足系统精度的要求。单时钟输入控制内部的转换周期；数字输出二进制的数据信息。超出量化范围检测位信息表示输入信号超过了最小和最大量化范围的。 MS9280 可工作在 2.7V 5.5V 单电源范围，适合高速、低功耗的应用范围。MS9280 适合工业温度范围，-40°C 到+125°C。 二、主要特点 10 bit、35 MSPS 流水线 ADC 低功耗：90mV （3V 电源下） 宽工作范围：2.7V 5.5V 高线性度: DNL：0.2 LSB 低功耗控制模式 三态门输出 量化范围检测 内建钳位功能 高精度可编程基准电源 中频亚采样高达 135MHz PIN TO PIN替代AD9280 三、应用 图像视频 通信系统  深圳市三亚微科技—瑞盟一级代理商 左凡15926481710 MS9280 适合多领域的图像视频、通信和仪表应用，包括兼容 AD876-8 系列。可根据具体系统需要，选择合适的工作模式进行性能优化。为实现系统的灵活性，内部可编程开关实现了不同的工作模式。内部的三个模块：电压基准、电压缓冲、模拟输入，可在不同开关模式下实现不同的选择。
|
