安捷伦83650B，HP83650A扫描发生器

tan201406

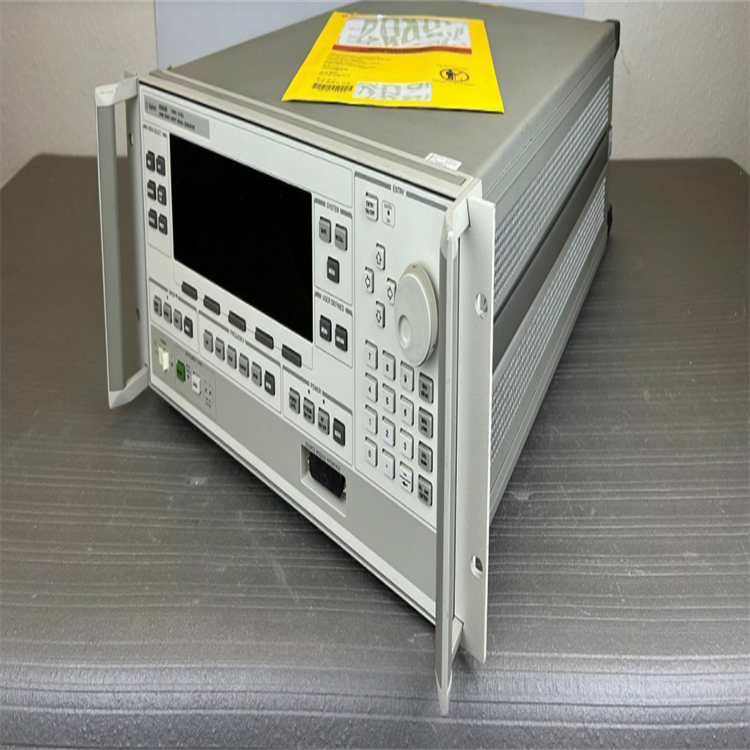

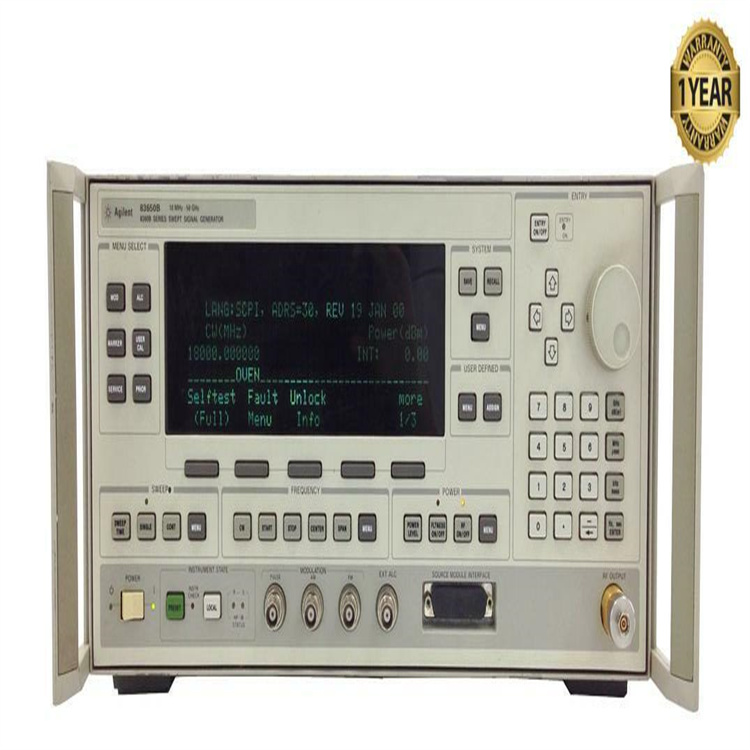

83650B 是 Agilent 的 50 GHz 扫描发生器。

深圳市捷威信电子有限公司

谭会平13554860890

合成扫描器是工程师在测试电子设备时用来生成正弦输出的工具。输出将自动使其频率在频率之间变化或扫描。扫描是频率变化的一个完整周期。工程师使用扫描信号发生器作为测试设备，主要用于测量滤波器、放大器和电气元件的响应。

附加功能：

• 频率范围：0.01-50 GHz
• +10 dBm 校准输出功率
• -50 dBc 谐波 <26.5 GHz 典型值
• SSB 相位噪声 <-80 dBc 在 10 GHz 和 10 kHz 偏移
• 完整的模拟清扫器
• 1 Hz 频率分辨率（选件 008）
• 脉冲、幅度和频率调制（仅限 Agilent 8360B 系列）
• -110 dBm 输出功率，带步进衰减器（选件 001）
•


Agilent 83650B 是需要合成源的高性能和准确性以及扫描振荡器的速度和多功能性的应用的卓越标准。也称为扫描器，该单元具有合成宽带频率覆盖和精确的 1 Hz 频率分辨率（选件 008），通过间接合成生成，使其能够实现低单边带相位噪声性能。HP 83650B 还提供出色的谐波性能，谐波在 2.0 至 26.5 GHz 范围内至少比载波低 50 dB，在 26.5 GHz 以上至少比载波低 40 dB。该装置与安捷伦标量和矢量网络分析仪、噪声系数系统和毫米波源模块兼容。可编程仪器标准命令 (SCPI) 确保与其他 HP 设备的兼容性。

更多信息：

频段（CW 信号）：

10 MHz 至 <2 GHz

2 GHz 至 <7 GHz

7 GHz 至 <13.5 GHz

13.5 GHz 至 <20 GHz

20 GHz 至 <26.5 GHz

26.5 GHz 至 <38 GHz

38 GHz 至 50 GHz

内部 10 MHz 时基：

精度 = 校准 ± 老化率 ± 温度影响 ± 线路电压影响

老化率：5 10–10/天，1 10–7/年 温度：1 10–10/°C，典型值

线路电压：5 10–10 线路电压变化 10%，典型值

扫描功能：

控制：开始/停止、中心/跨度、标记 (M1-M2)、交替扫描

触发器：自动、外部、单次或 GPIB

CW 和手动扫描模式：

精度：与时基相同

切换时间：

• 对于频带内的步骤：

  • 15 ms +（步长/1 GHz）× 5 ms 步长最大或跨频带开关点：50 ms

• 频带内的步进或列表模式：

  • 5 ms2 +（步长/1 GHz）× 5 ms


步进扫描模式：

• 精度：与时基相同
• 最小步长：与频率分辨率相同
• 点数：2 至 801
• 切换时间：同CW
• 驻留时间：100 μs 至 3.2 s


列表模式：

• 精度：与时基相同
• 最小步长：与频率分辨率相同
• 点数：1至801
• 切换时间：同CW
• 驻留时间：100 μs 至 3.2 s


斜坡扫描模式：

• 精度（扫描时间 >=100 毫秒且 <=5 秒）：

  • 扫描宽度 >n × 10 MHz：（开始、停止和频带边缘频率
    在扫描期间被锁相校正）小于扫描宽度的 1% 或 n × 1 MHz + 扫描宽度的 0.1%。


• 扫码时间：

  • 10 毫秒至 100 秒，最大速率 300 MHz/ms



输出功率：

• 输出频率 <= 26.5 GHz

  • 标准：+10
  • 选项 006：+10

• 输出频率 >= 26.5 GHz 且 <= 40 GHz

  • 标准：+5
  • 选项 006：+5

• 输出频率 >= 40 GHz

  • 标准：+2.5
  • 选项 006：+2.5


带衰减器（选件 001）：最小可设置输出功率为 –110 dBm。最大电平
输出功率在 20 GHz 时降低 1.5 dB，在 20 GHz 以上降低 2 dB，在 40 GHz 以上降低 2.5 dB。
