苹果14 Pro Max拆解:STB601A05 和338S00819-A1 电源管理芯片

Mindy—mjd

日前，iFixit对苹果iPhone14 Pro Max进行了拆解。

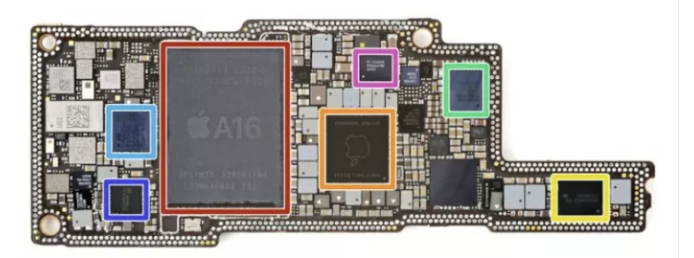

我们先看主控SoC所在的主板的一面：


红色：苹果A16处理器，型号为APL1W10/339S01104，64 位六核CPU＋五核GPU，由台积电6nm工艺代工。实际上A16应该是在三星K3LK2K20CM-EGCP 6 GB LPDDR5 SDRAM内存下方，通过POP堆叠封装在一起。


橙色：苹果 APL109A/338S00942 电源管理芯片


黄色：苹果/Dialog半导体 338S00839-B0 电源管理芯片


绿色：博通 BCM59365EA1IUBG 无线电源接收器


天蓝色：意法半导体（ST）STB601A05电源管理芯片


深蓝色：苹果/Dialog半导体 338S00819-A1 电源管理芯片


紫色：德州仪器 TPS65657B0 显示电源芯片

（备注：图片/供应商名称/元器件型号来源：iFixit）
