大联大友尚集团推出基于Diodes产品的无线电动工具USB PD接收方案
发布时间：2022-10-18 19:12
发布者：eechina
大联大旗下友尚推出基于达尔科技（Diodes）AP33772芯片的无线电动工具USB PD接收方案。

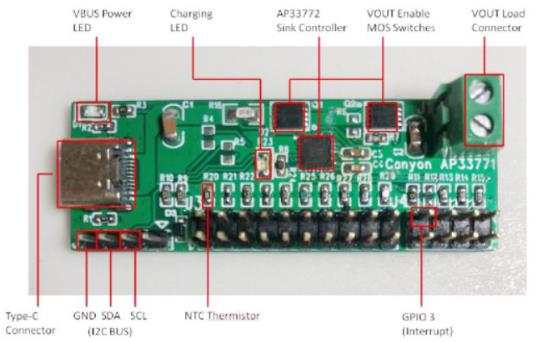

图示1-大联大友尚基于Diodes产品的无线电动工具USB PD接收方案的展示板图 随着电动工具市场逐渐扩大，电动工具无绳化、轻便化的发展趋势明显，越来越多的电动工具将锂电池代替有绳充电作为其动力源。在这种形势下，电动工具需要配备一款通用的充电接口来满足随时随地的充电需求。对此，大联大友尚基于Diodes AP33772芯片推出了无线电动工具USB PD接收方案，该方案可兼容市场上98%的快速充电器，给客户提供真正便捷的快充体验。
图示2-大联大友尚基于Diodes产品的无线电动工具USB PD接收方案的场景应用图 本方案采用的AP33772是一款高性价比USB PD3.0 PPS解码器，采用QFN4040-24小型封装，兼容市场多种通用USB PD协议，能够广泛应用于Type C～Type C电缆及Type A～Type C电缆的设备上。并且方案可通过USB-C协调，从而可根据不同客户的要求及电池电压来实现私人订制规格，支持3.3V～20V PPS电压范围。
图示3-大联大友尚基于Diodes产品的无线电动工具USB PD接收方案的方块图 针对电压和功率需求，本方案采用简易的接脚设定，以增加使用的便利性，其可通过内置的应用自动连接USB PD3.0兼容充电器进行PD3.0协调，以获得所需功率等级。除此之外，方案中也可设置一个LED信号灯（由一个GPIO驱动）来清楚显示电池的充电状态及可能出现的故障情况。 核心技术优势： 支持USB PD Rev3.0 V1.2协议； 支持PPS规范（20mV/Step，50mA/Step）； 内置I2C及GPIO寄存器及通信； 支持N-MOS驱动 VBUS开关； 支持dead-battery模式； 高范围工作电压：3.3～24V； 具有各种OTP，OCP，OVP保护。 方案规格： 订制规格：5V/3A，9V/1.5A的输入功率； 充电指示灯； 过压充电保护； 过流充电保护； 欠压放电保护； 过载保护及短路保护。 |
