Agitek小编昨日给您推了低功耗测试方案，今日将给您介绍一下DMM7510具体参数指标及其功能。 方案配置：

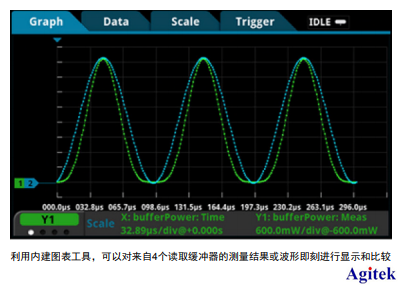

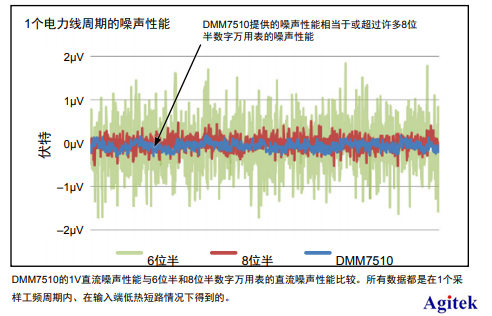

高精度电源2280S，高精度七位半万用表DMM7510，低功耗测试软件TSP-4000 • 高精度万用表，具有3位半至7位半分辨率 • 1年直流 电压基本准确度为14 PPM • 100mV、1Ω和10μA量程提供低电平信号测量所需的灵敏度 • 进行高精度低 电阻测量，具有偏移补偿电阻、4线和干 电路功率 • 通过1MS/s数字化仪捕捉和显示波 形或瞬态事件更大的内存缓冲器；以标准模式存储1100万个读数或以压缩模式存储2750万个读数 • 自动校准特性实现温度和时间漂移最小化，从而提高精度和稳定性 • 通过5英寸高分辨率触摸屏界面可以显示更多 • 通过前面板的 USB存储端口可以快速保存读数和屏幕图像多个连接选项：GPIB, USB, 与LXI兼容的LAN接口2年规范允许更长的校准周期 DMM7510 型仪表是集高精度数字万用表、图形触摸显示屏、高速高分辨率数字化仪优势于一体的业界第一款图形采样万用表。数字化仪使得DMM7510具有前所未有的信号分析灵活性；5英寸电容触摸显示屏使得它易于观察、交互和测量，具有双指缩放的简洁性。这 个高性能和高易用性组合可以使用户对测试结果进行更深入的洞察。 利用内建1MS/s数字化仪捕捉波形 利用DMM7510 的电压或电流数字化函数，波形和瞬态事件的捕 获和显示将变得更加容易。内建采样速率高达1MS/s的18位数字化仪使得无需使用单独仪器就可以采集波形。数字化函数与直流电压和电流函数使用同一量程，提供出众的动态测量范围。此外，电压数字化函数使用相同的直流电压输入阻抗(10GΩ或10MΩ)电平，从而大幅降低待测器件的负担。 高度自信地进行苛刻测量 DMM7510的设计充分利用 吉时利的低电平测量专长。低噪声输入级和32位A/D 转换器等特性，使得该仪器能提供通常只有计量级仪器才具有的直流精度，但价格 只是这些解决方案的一半左右。DMM7510的100mV、10Ω和10μA量程为当今苛刻的 电子设计提供低信号测量所需的灵敏度。除了1年和2年高精度规范，其自动校准功能确保校准周期之间的更大精度。

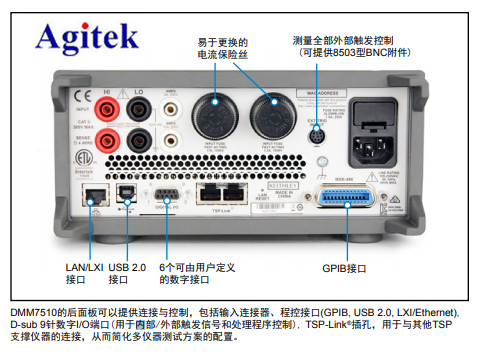

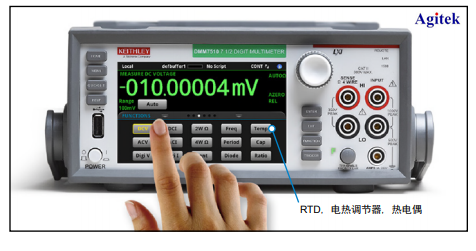

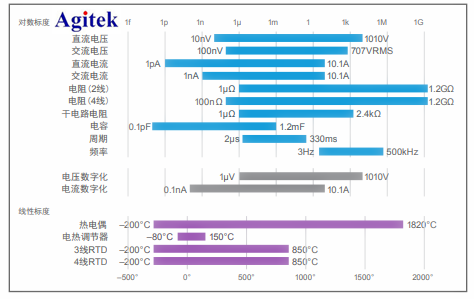

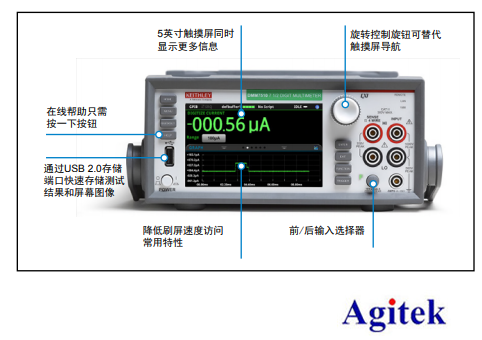

15个测量函数 DMM7510提供15个测量功能。除了数字化电压和电流函数，它还包括电容、 交流电压和交流电流、温度(RTD、电热调节器和热电偶)、2线和4线电阻、干电路 电阻、周期、频率、 二极管测试和直流电压比。该仪器的扁平菜单结构允许快速配 置并提高可用性。其直觉设计允许用户学习怎样操作仪器，以及更迅速、更有信心 地开始器件测量。 DMM7510测量能力 为更高的测试生产率而设计 除了先进的触摸屏，DMM7510的前面板提供多种特性，用于提高其速度、用户友好性和可学习性，包括USB 2.0存储I/O端口、HELP按键、旋转导航/控制旋钮、前/后输入选择按钮。所有的前面板按钮都采用背光，以提高可视性。 灵活的系统集成与编程 为了给用户提供最大的编程灵活性并简化多仪器测试系统配置，DMM7510包含功能强大的吉时利测试脚本处理器(TSP®)系统和SCPI编程方式。 嵌入式脚本能力允许直接在 仪器上运行功能强大的测试脚本，无需外部PC控制器。这些测试脚本是完整的测试程序，它们基于易用、高效和简洁的脚本语言Lua。脚本是仪器控制指令和/或程序语句的集合。程序语句控制脚本执行并提供变量、函数、分枝、环路控制等功能。这使 得用户可以创建功能强的测量应用，从而大幅缩短开发时间。测试脚本可能包括可由传统 编程语言（包括决策算法）执行的任意程序序列，因此该仪器可以管理测试的方方面面，无需与PC进行决策沟通。这避免了因GPIB、以太网或USB流量拥挤而引起的延迟，并大幅缩短整个测试时间。 TSP技术还提供“主机更少的通道扩展”。TSP-Link通道扩展 总线和100 Base T以太网电缆，允许多部DMM7510仪器与TSP支撑的其他仪器以主从配置方式进行连接，因此，它们可以作为一个集成系统而运行。这些仪器包括2450型和2460型交互数字源表源 测量单元（SMU）仪器、2600B系列数字源表源测量单元（SMU）仪器以及3700A系列开关/万用表系统。TSP-Link支持在每个GPIB或IP地址配置多达32部仪器，因此很容易 扩展系统满足应用需求。 当进行程控编程时，标准SCPI编程方式支持DMM7510新特性的利用。此外，该仪器与许多其他数字万用表使用的SCPI语言代码兼容。这个代码兼容性避免了新仪器进行能力升级时遇到的重写代码问题。
如需了解更多，欢迎您了解西安安泰测试设备有限公司，访问安泰测试网。
|
