SL3038 车充，电池充电电源芯片，降压恒压恒流控制器
发布时间：2022-3-10 18:01
发布者：小郑
|

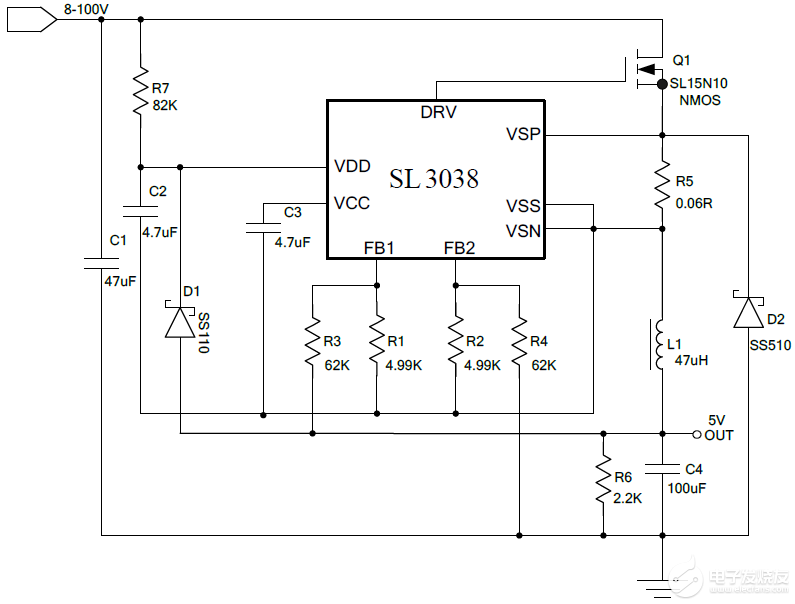

概述 SL3038 是一款支持宽电压输入的 开关降压型DC-DC 控制器，最高输入电 压可超过150V。SL 3038 具有低待机功 耗、高效率、低纹波、优异的母线电压调 整率和负载调整率等特性。支持大电流输 出，输出电流可高达5A 以上。 SL3038 同时支持输出恒压和输出 恒流功能。通过设置CS 电阻可设置输出 恒流值。通过设置FB1、FB2 引脚的分压 电阻可设置输出恒压值。 SL3038 采用固定频率的PWM控制 方式，典型开关频率为140KHz。轻载时 会自动降低开关频率以获得高的转换效 率。 SL3038 内部集成软启动以及过温 保护电路，输出短路保护，限流保护等功 能，提高系统可靠性。 SL3038 采用SOP8 封装。 特点 宽输入电压范围：8V~150V 输出电压从4.2V 到30V 可调 支持输出恒压恒流 支持输出12V/5A，5V/5A 高效率：可高达96% 工作频率：140KHz 低待机功耗 内置过温保护 内置软启动 内置输出短路保护 应用 车充、电池充电 恒压源 电动汽车、电动自行车、电瓶车 扭扭车、卡车 内置VDD稳压管 应用电路图  |
