2011 TI技术研讨会展示方案详介~*
发布时间：2011-10-7 22:41
发布者：1770309616
TI 2011技术研讨会中国站在深圳正式拉开帷幕。该研讨会为期一天，期间共安排了30场主题演讲，包括消费电子、工业和通讯等应用的解决方案演讲.本次大会现场，TI展示了近40个产品和应用方案。
这是TI的DLP芯片和方案供应商广景科技有限公司的应用方案。包括支援不同出入信号的迷你投影机；可接驳不同视像的眼镜模组，及一完整系列的投影模组。
这些模组应用广泛，包括手机、手提电脑、iPod基座数码摄像机、数码相机等。
据广景工作人员介绍，目前DLP微投影中DLP芯片成本就超过一半，而目前整个光机的成本约为40美金。据悉，宏基、长虹等大客户已经导入广景的方案，不久将有相关产品面市。
TI工作人员表示，除了显示类应用，一些特殊应用也是DLP的潜在市场。图中所示为3D影像扫描应用，利用DLP的高速特性（可以达到5000帧/秒）给对象进行快速扫描并进行建模，这类应用主要是工业和医疗等领域，如鞋子的设计、牙套的建模、监控和人脸识别等。具体而言可包括光刻、光通讯网络、光谱测量、3D扫描、智能照明、医疗成像和微显示。 TI同时展示了其DLP模块化开发套件，据悉，TI最新的DLP LightCommander套件在能够直接连接到PC，并进行快速开箱即用的操作(通过DVI端口的HDMI端口输出)，具有同步信号输出(连接到传感器)、可选择的高速DMD模式速率(支持众多帧速率和内、外DMD模式速率)、辅助连接器(提供I2C 总线接入)和标准型C HDMI连接器等特性。
医疗产品是每年TI技术研讨会上最吸引眼球的亮点之一。TI工作人员表示，TI将其医疗电子的范围归纳为消费类、诊疗监测类、医疗成像和医疗仪器四大类。图中所示为现场展示的消费类医疗电子方案，包括便携式血气分析仪、血压监护仪、远程保健等方案。

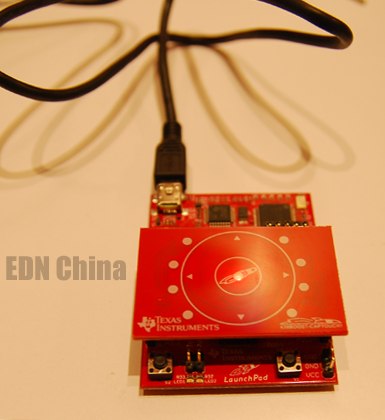

这是TI的MSP430容性触摸BoosterPack，它是4.30美元MSP430 Value Line LaunchPad开发套件的插件。BoosterPack具有多种容性元件，包括滚轮、按钮和近距离传感器。与 LaunchPad 套件配合使用，该容性触摸 BoosterPack 可提供完整的硬件及软件参考设计方案，使开发人员简便快捷地用容性触摸元件来替换任意物理按钮。
图为基于C2000 MCU的LED照明控制技术，采用单个Piccolo MCU，可控制8个独立的LED串和DC/DC功率级，可以独立控制每一串LED的数字亮度及色彩控制，可以利用不同种类的LED及长度不同的LED串实现色彩混合和高级LED设计。同时展示的基于C2000 MCU的参考电源模块具有完整的软硬件资源，面向控制的片上外设的单个Piccolo MCU和模拟外设，能够灵活地调节控制参数，以在某个负载范围内确保最优的工作性能，并具备用与实时调试的隔离式JTAG可实现针对高电压的安全性设计。
这是基于Piccolo F28035的电机控制及PFC开发套件，采用了Piccolo的实时控制功能以及TI的模拟器件，为成本敏感型应用提供了场定向电机控制和功率因数校正功能。该套件包含着手开发所需的所有组件：具有板载隔离 USB JTAG 仿真的电机控制主板、F28035 controlCARD、2 个永久磁性电机和台式机DC电源。随套件提供的软件可以控制两个采用无传感场定向控制技术的永久磁性电机，它是专门针对套件中包含的电机设计的。该软件还可以对二相交错功率因数校正 (PFC) 级进行数字控制。
这个最新型的Stellaris Eval-Bot迷你机器人评估平台采用了TI最新款 Stellaris MCU，并提供了从众多软件工具链进行选择的灵活性，使工程师就能够在其偏爱的开发环境中全面使用 Stellaris Cortex-M3 MCU 的功能。该升级版平台还预先装入了 StellarisWare应用程序，而且该套件如今在源代码中包含了更多的工程实例，其中包括一块演示板，可使开发人员利用支持TI无线评估模块的该套件的扩展端口进行实验。Stellaris MCU集成有10/100 以太网 MAC/PHY、USB OTG、CAN及运动控制。该平台与TI的CC1101EM低功耗RF模块及eZ430-Chronos运动手表组合使用时，Chronos-SimpliciTI 演示软件可实现机器人平台的无线控制，其两个DC减速电机提供了驱动和转向、负责以 45°分辨率检测车轮转动的光传感器以及用于“颠簸”检测的传感器。 TI广泛的模拟IC、数字控制器和软件，可精确控制机械驱动装置的位置、速度和扭矩。其电机控制和驱动方案适用于小型驱动，包括螺线管、DC或无刷DC及步进。也适用于大型驱动，如利用数百伏较高电压的AC开环和闭环系统。

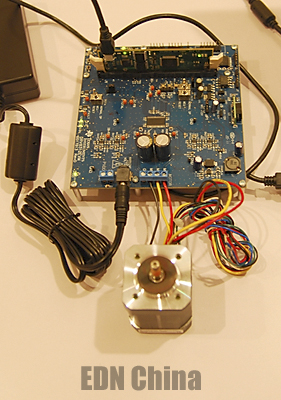

图中所示的DRV8x 集成电机驱动器通过集成闸极驱动电路、感应放大器、保护、FETS、行业标准控制界面和驱动算法等，使得设计的复杂程度、电路板面积和旋转电机的时间都显著减少。DRV8x 系列具有过流保护、热保护、击穿保护和欠压保护等片上保护功能，增加了可靠性。 TI的轮胎压力监测系统 (TPMS)是基于TI混合信号技术之上的直压式、气门嘴型胎内检测解决方案，TPMS 解决方案位于每个轮胎内，当轮胎转动时，如果出现胎压过低的情况，会向底盘基站上的接受设备发射射频 (RF) 信号，然后在驾驶仪表盘上显示。
图中所示方案分别是TPMS和ABS和开发工具。TPMS开发工具TPIC82010-Q1，采用8051内核MCU，集成了压力、温度、加速度传感器、电压监测、低频接收和高频发射模块；ABS开发工具集成了8路ABS阀驱动，其中4路PWM控制带电流检测，4路开关控制，所有阀驱动都自带诊断功能。其他集成功能包括自带看门狗和诊断功能的高边继电器和电机FET驱动、两路低边报警灯驱动，自带保护和诊断功能的4路轮速传感器接口以及SPI接口等。
这是北京闻亭公司基于TI的8168评估模块开发的16-CH D1 DVR参考设计，8168 EVM是TI与Spectrum Digital联合开发的。该参考设计带有用于复合视频、S视频、分量视频、串行端口、以太网、音频输入/输出、HDMI Tx、PCIe、USB、SATA等连接器。其他硬件资源包括：DM8168 处理器、扩展 I/O 子卡（PCB组件，带有用于 DVI 输入、分量视频输入、复合视频输入、HDMI Tx、串行端口、以太网和音频输出的连接器 ）、7 英寸触摸屏 LCD 显示、电源和区域适配器、串行、USB、以太网和 HDMI 线缆、SD卡读卡器（用于将 SD 卡插入PC）JTAG 仿真器(XDS100)和1GB DDR3存储器。该参考设计通过附带的8GB SD卡提供DM816x、C6A816x和AM389x软件开发套件。
TI展示了多个基于其LED驱动器的照明方案。其中，PMP4301用于20W T8/T10荧光灯，其特性包括通用输入电压操作、具有PFC的单级、隔离反向拓扑、用于 LED 照明的恒定电流输出、集成保护输出短路、开放式环路和输出过压、低高度<11mm) 和使用谷值电压开关的临界模式操作（可实现高效）； PMP4302是用于LED照明的通用AC输入100W高效多串变压器 LLC AC/DC 驱动器，其成本低于AC/DC+DC/DC结构，效率可高达92%，可以兼容PWM和模拟调光，并集成LED开路/短路保护及过流保护功能；TPS92070是可调光准谐振 LED 照明控制器，具有高级集成型调光接口可兼容常用的切相调光器，其指数控制性调光不会产生急剧的亮度变化，甚至人眼难辨其亮度偏差。创新的次级侧反馈技术免除了隔离设计中的光耦和误差放大器，电流调节准确，可确保均匀光输出，而包括逐周期峰值电流限制、欠压闭锁等保护功能增强了可靠性。
TI照明方案的无线调光采用了其ZigBee技术，图为无线调光收发模块。
这是TI的bqTESLA 150LP低功耗无线电源评估套件，用于感应充电设计。此套件包括具有 bq500110的单通道发送器和bq51013的5V电源接收器。bqTESLA无需任何附加的软件开发， 实现了真正的即插即用，其设计符合Qi标准。
图为TI快速原型设计开工具，包括基于母板的参考设计工具箱、开源代码示例、基于PC并具有面向应用的界面构造的交互式GUI。该展台还展示了键区和电机驱动器演示，主要是TCA8418键区扫描器件和DRV8814双路刷式直流电机控制器。
这是TI的医疗电子方案的演示，展示的重点是TI的ECG/EEG模拟前端ADS1298和高集成16位ADC ADS1118。ADS1298是一个多通道、同时采样、 24 位、增量-累加型 (ΔΣ) ADC，具有内置的可编程增益放大器 (PGA)、内部基准、一个板上振荡器，拥有ECG/EEG应用通常所需的全部特性；ADS1118号称业界最小型16位Δ-ΣADC，该转换器集成了PGA、参考电压、温度传感器和4口输入多路复用器。其尺寸仅为2mm x1.5 mm，较现有同类型产品小65%以上。在0～65摄氏度的温度范围内，ADS1118可确保为直接线性化测量实现不足 0.5 摄氏度的未校准误差，与同类竞争方案相比，性能提升75%。此外，它支持2.0 V～ 5.5 V 的电源，功耗仅为150 uA(典型值)，据称是业界最低。该器件内置内部参考，能够支持每秒860次采样的数据速率。
图为TI小型软件无线电演示，其完整的发送接收模拟信号链路核心器件包括双通道12位ADC/DAC AFE7225、300MHz～4GHz正交调制器、具有集成型PGA、可编程基带滤波器的正交解调器TRF3711和可覆盖300MHz～4.8GHz频率范围的4/8路输出LO合成器TRF3765。这个演示方案支持30MHz的RF信号带宽，其频率覆盖范围在300MHz～4GHz。 |
