湘江XJ-300高频电子捕鱼机
发布时间：2010-1-15 23:15
发布者：我爱电路图

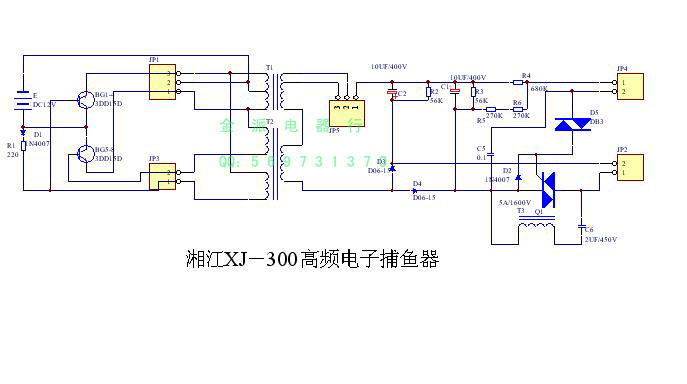

本机采用自激振荡方式，晶体管BG1-4，BG5-8和T1，T2，D1和R1组成前级高频自激振荡器。T1次级输出高频高压脉冲经D1，D2，C1，C2组成的倍压整流电路转变为直流高压，输入到后级。后级采用可控硅输出电路，由电容C6，可控硅Q1，双向触发二极管D5和线圈T3共同组成一低频振荡电路，它将高压直流以低频脉冲方式释放输出,图中JP4接电位器可调节后级放电频率，JP5接高低压转换开关。 调试：用100W灯泡做负载进行调试可以直观观察工作情况。 前级调试将负载接在C2的正端和C1的负端，仔细检查电路确认接线正确后触通开关（图中未绘出）灯泡应亮的发白（只为调试，不要时间太长，因这时功率管的工作电流非常大以防烧毁）如果灯泡不亮，将JP1的1和3两条接线对调即可。 后级调试：将灯泡接于输出端，检查后级接线确认无误后，触通开关灯泡应亮，调电位器灯泡应明暗有变化，变压器振荡声也会同时发生变化，粗略调试是将电位器调到低频端能看到灯有闪烁感即可，如果进行细致调试，可在前级的直流输入侧接一直流电流表，调电位器使电流能在3A-10A范围内变化即可，如电流不符合要求，可调整电阻R4的大小。本机调试时必须接负载，否则电路不会工作。 |
