大联大友尚集团推出基于ON Semiconductor产品的65W PD电源适配器方案
发布时间：2021-5-12 16:52
发布者：eechina
|
大联大旗下友尚推出基于安森美半导体（ON Semiconductor）高频率准谐振NCP1342的65W PD电源适配器方案。 电源适配器在电子产品中占据相当大的空间，在过去一段时间里，人们采用以硅(silicon)为材料的电源技术来缩减产品尺寸，但随着市场对于高功率密度的需求日益增高，硅材料在现有尺寸规格下，已经无法在所需的频率下输出更高的功率。因此，GaN就成了大功率适配器的首选材料。由大联大友尚推出的基于ON Semiconductor高频率准谐振NCP1342的65W PD电源适配器方案，搭配英诺赛科的GaN MOS，可以在保障产品小型化的同时拥有更大的功率。

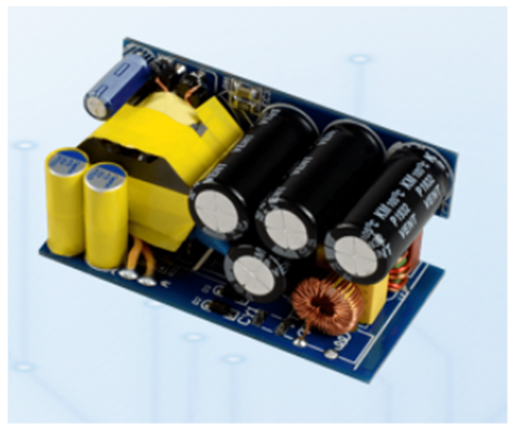

图示1-大联大友尚基于ON Semiconductor产品的65W PD电源适配器方案的实体图 GaN被称为第三代半导体材料，电子迁移率远远高于硅，输出电容也远小于硅，这使得其具有宽能带隙特性，可以使电源设计达到更高的功率密度和效率水平，从而降低了开关损耗和传导损耗，支持更高的开关频率，有助于实现更高功率的小尺寸电源设计。 此外，本方案中的核心器件是ON Semiconductor高频率准谐振NCP1342，其具有专有的谷值锁定电路，可确保稳定的谷值切换。在设计上，NCP1342采用最小峰值电流调制（MPCM）来快速降低开关频率，以确保针对高频设计的轻负载性能。不仅如此，NCP1342还内置若干关键保护电路，可确保实现坚固耐用的转换器性能。
图示2-大联大友尚基于ON Semiconductor产品的65W PD电源适配器方案的方块图 核心技术优势： 高频率准谐振反激控制芯片； 支持8pin与9pin的2种封装； 集成了HV pin，里面同时集成了BO与X2电容放电功能； NCP1342有波谷锁定功能，最多6个波谷锁定； 最小工作频率（26KHz）的钳制和安静跳模式； 空载功耗<；30 mW @ 265 Vac； 频率抖动以减小EMI干扰； 频率反走以及MPCM（最小峰值电流调制）功能来减少开关次数提高轻载效率。 方案规格： 采用NCP1342搭配英诺赛科的INN650D0265W做的小体积电源适配器，尺寸：60 x 31 x 31mm； 待机功耗小于60mW； 功率密度达到18W/in3； 满载最大效率达到94%； 支持PD3.0。 |
