三极管好坏测试仪
发布时间：2011-9-16 15:07
发布者：我爱电子
|

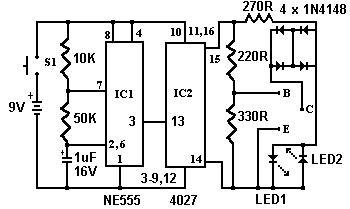

这个简单的电路在很多情况下给我很大的帮助，他可以测试三极管的好坏，在电路中，低至40欧姆的BC之间或者BE之间电阻，他可以检查放大电路中的功率输出三极管。 电路原理如下：  555定时器（IC1）工作为12赫兹的振荡器，3脚输出驱动4027(IC2)双稳态电路。经过2分频在14，15脚输出，输出经过限流电阻R3连接到LED1和LED2,两个LED已经被安排，因此当不同极性的三极管接入电路时只有一个LED发光，当没有三极管接入时，两个LED将交替的闪光。14，15脚输出经过分压电阻R4于R5接于被测三极管的B极，当一个好的三极管被接入后，三极管导通，对两个LED中的一个产生通路，如果一个好的NPN三极管接入，LED1将闪烁，如果接入的是PNP三极管，则LED2闪烁。如果接入的是一个开路的三极管，则两个LED轮流闪烁，如果接入的是一个短路的三极管，则两个LED都不闪烁。 |
