自行打造紫外线擦除器
发布时间：2011-9-16 14:58
发布者：我爱电子

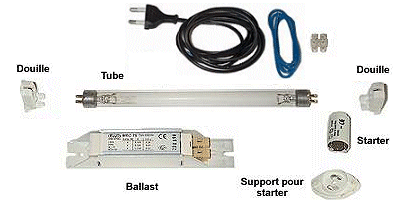

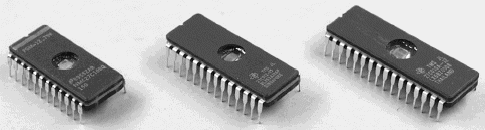

众所周知，EPROM芯片需要用紫外线才能把其中的内容擦除掉，而如果不凑巧，一台紫外线擦除器还真难以找到，其实，紫外线擦除器的工作原理并不复杂，如果你有一定的电子基础，自己打造一台紫外线擦除器也不是不可能，下面，我们就一步一步学做制作紫外线擦除器。  看下面的配件，是制作紫外线擦除器需要的全部零件，计有紫外线灯管一只，镇流器一只、启动器一只、灯管插座两只、电源线及少许绝缘导线、启动器插座、电源开关一只等。什么？对了，和普通的日光灯的组成一样，不过，只是采用了紫外线灯管而已。镇流器的功能不能太大，5W左右即可。启动器也要配套，用5W的，不能用普通20W或40W的，那样电路会启动不起来。  下面是制作的电路图，的确就是普通的日光灯电路。  找了好久，也没有找到合适的盒子，只好找木工做了一个木盒，体积有点大，只好将就了。下面的抽屉是用来放芯片的，要做成活动的，可抽拉的。当然了，抽屉上一定要有把手，否则你怎么才能拉开？ 要面板的合适位置上，开一个孔，把电源开关固定上，电源开关选普通的就行，电流在1A左右就可以了。在木盒的后部，开一个小孔，把电源线从外部插入，留取合适的长度后，找一个结，以防使用时用力过大，把电源线抽出。  按照上面的电路，把相关的元件在盒中固定好。先固定启动器，用螺丝把启动器的插座固定在盒子的顶盖上，然后把启动器插入。把灯管两端的插座按灯管的长度固定好，把灯管装入。  把镇流器固定在盒子的底部，按照电路图，把相关的线路接好，再三仔细检查无误后，即可通电使用了。 使用时，先把抽屉拉开，把需要擦除的芯片放入，要注意芯片的窗口要正对着灯管，由于没有定时装置，你要记住擦除的时间，一般30分钟即可擦除干净。  以上电路采用的是普通的镇流器，如果你有电子镇流器，或有废弃的电子调光的日光台灯，那也可以用它来改装，改装很简单，把原灯管换成紫外线灯管即可，不过要注意的就是，二者的功能要匹配，否则会酿成事故的。如果有兴趣，你还可以在电路上安装上定时装置，这样，使用会更加方便。  警告：以上制作，要有一定的电子基础，如果你没有这方面的特长，千万不要自己实验，否则后果自付！ |
