如何使用裸光纤适配器？
发布时间：2021-3-25 15:55
发布者：亿源通HYC
传统的光纤连接是将裸光纤按照一定长度装配不同光纤连接器，在工厂加工制成跳线，此工序包含了穿散件、光纤插芯组装、插芯注胶、胶体固化、光纤切割、去胶、粗磨、中磨、细磨、抛光等一系列复杂工艺流程。而在光通信中，时常会有需要临时连接裸纤与光纤设备的情况，在布线现场来进行跳线制成往往是来不及的。光纤熔接是一种办法，但需要熔接机，且只能解决两根光纤对接，不能解决裸纤与光纤设备接口连接的问题。裸纤适配器的使用能够直接用于裸光纤与其他光学器件的连接与耦合。
什么是裸纤适配器？ 裸纤适配器是将裸光纤连接到光纤设备的媒介，适配器的一边是用于连接裸光纤，另外一边是光纤连接器。

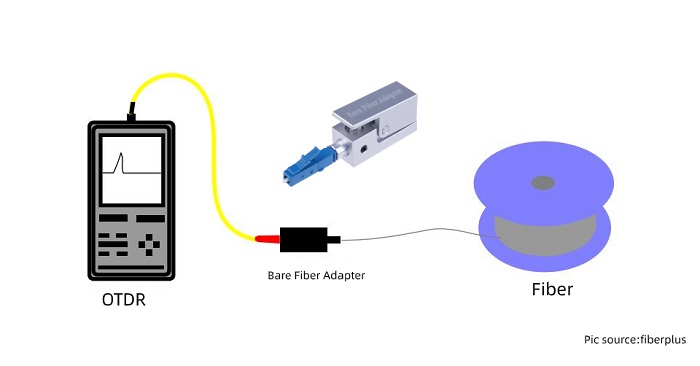

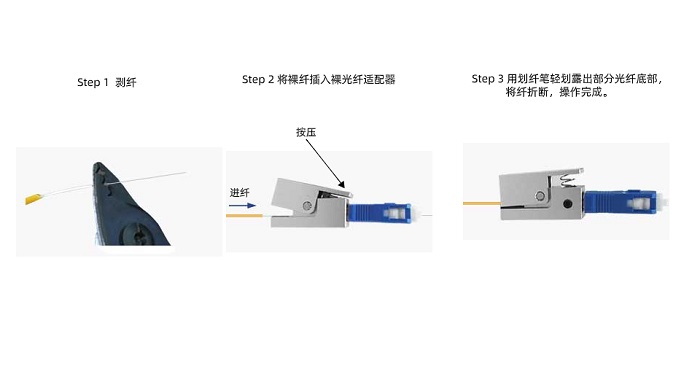

裸光纤适配器主要用于测试未经端面处理的裸光纤跳线、尾纤，可直接将裸光纤与标准FC、 SC、 ST和LC连接，来检测连接时损耗的大小。通过对光纤的简单处理，涂覆层剥除，端面切割，裸光纤可以插入裸光纤适配器中，可以作为一个临时带光纤连接器的接头，对光纤器件或者系统进行测试，临时连接等，操作简便。 裸纤适配器的另外一个优势是可循环使用，不仅方便且节省成本。尤其适用于连接到光功率计、光时域反射仪OTDR和各种其他仪器，在某些现场布线紧急情况下用于紧急连接， 无需附加永久连接器即可进行原位功能测试。对于技术人员和承包商而言，它将使光纤测试和网络维护更加轻松，快捷和高效。 裸光纤适配器可应用于： 1）暂时连接裸露的光纤 2）测试裸露的光纤，卷轴上的光纤，安装前后的光纤 3）光纤设备的生产线 4）用于通信系统中的快速和临时光纤连接 5）到OTDR测试仪的临时连接，功率计，通话装置，演示设备和暗光纤 如何使用裸光纤适配器？ 1）剥纤 使用光纤剥线钳来剥除光纤的涂覆层，长度通常在15~20mm，根据所使用裸纤适配器的实际情况来预留长度，后用酒精清洗或无尘纸擦拭光纤。 2）将裸纤插入裸光纤适配器 按住裸光纤适配器上的一个带弹簧的按钮，压下开关，将光纤沿导入通孔慢慢推入，直至伸出陶瓷插芯约3~5mm，将开关放松开，让光纤定位。检查光纤端面的情况，如果有必要，可以重新对光纤进行调整。 3）用划纤笔轻划露出部分光纤底部，将纤折断，操作完成。 裸纤适配器的连接头通过适配器与连接端进行对接，即可进行光学参数的测试。 如果测试参数非常差，检查光纤前端是否切割良好，再次切割，然后测试。参数测试合格的裸光纤器件即可使用或者熔接到系统中。
亿源通可提供各种连接器样式的裸光纤适配器，SC、ST、FC、LC等。亿源通科技专注于无源光通信器件OEM/ODM生产制造20年，拥有强大的研发团队和生产能力，可为客户提供光通信无源基础器件设计、研发、制造的一站式定制化生产服务，产品线主要有光纤连接器、光纤跳线、PLC分路器、WDM波分复用器、MEMS光开关等。 |
