电子变压器电路图
发布时间：2011-9-14 14:05
发布者：我爱电子
关键词：
电子变压器

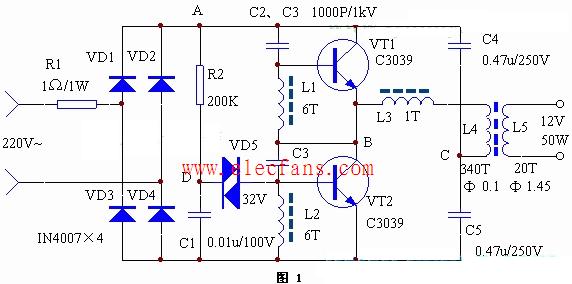

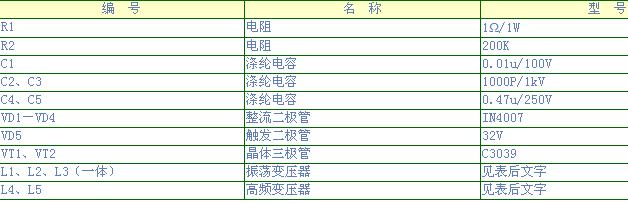

 本文介绍的电子变压器克服了传统硅钢片变压器体积、重量大、效率低、价格高的缺点，电路成熟，性能稳定。 电子变压器电路图工作原理:本电子变压器工作原理与开关电源相似,由VD1－VD4将市电整流为直流，再把直流变成几十千赫兹的 高频电流，然后用铁氧休变压器对高频、高压脉冲降压。图中R2、C1、VD5为启动触发电路。C2、C3、L1、L2、L3、VT1、VT2构成高频振荡部分。元器件选择与制作元器件清单见下表。  L1、L2、L3分别绕在H7×4×2mm3的磁环上，L1、L2绕6匝；L2绕1匝。L4、L5绕在H31×18×7的磁环上，L4绕用Φ＝0.1mm的高强度线绕340匝；L5用Φ＝1.45mm的高强度线绕20匝。VT1、VT2选用耐压BVceo≥350V大功率硅管。其它元件无特殊要求。＜BR＞电路正常工作时，A点工作电压约为215V，B点约为108V，C点约为10V，D点约为25V。改变L5的匝数可改变输出电压。如果不振荡，检查VT1、VT2及L1、L2、L3的相位是否正常（交换L3的两根接线即可）。 |
