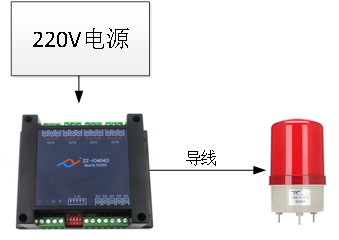

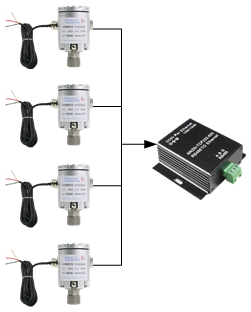

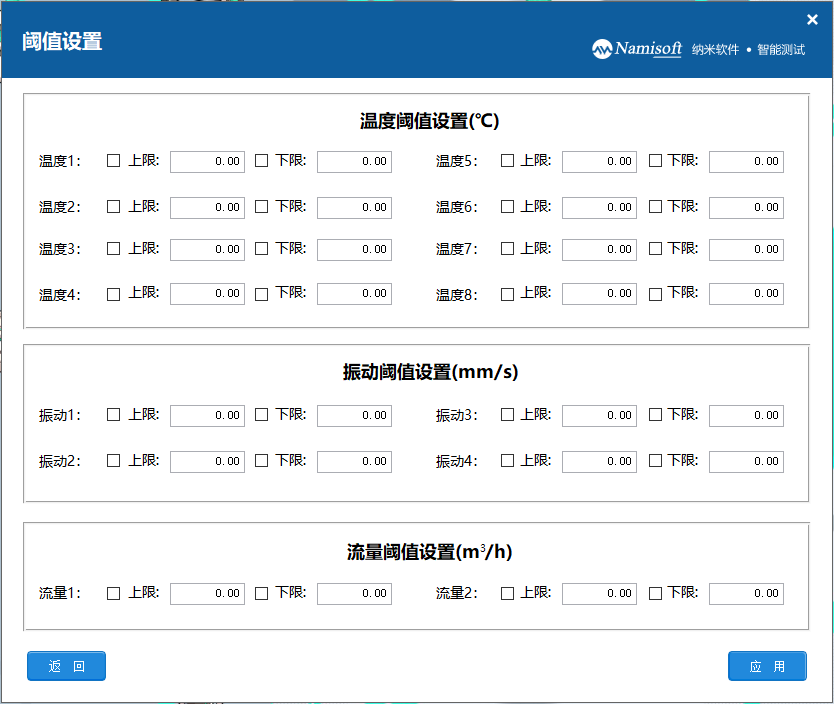

项目背景 随着纳米在网上的影响力越来越大,来自不同企业各类项目需求层出不断。这不,黑龙江某煤矿企业找到我们,希望能够实现井下多路数据的实时采集、显示和保存功能。 项目需求 1、使用CVI完成软件开发,通过多线程和队列技术实现数据的采集、处理和显示; 2、实现8路温度、4路振动、2路流量数据等14路的通讯连接,并能够潘顿数据的预警 3、通过内存数据库技术实现数据的缓存。 纳米软件解决方案 矿井数据采集系统由计算机、温度采集系统、振动采集系统、流量采集系统、交换机、继电器和声光报警器组成,通过计算机实现对8路温度、4路振动以及2路流量的采集及检测,采集数据展示分为表格形式以及数据曲线图两种,通过点击生成报告按钮将采集到的数据以csv的格式保存到用户指定的文件夹中。 基于硬件 矿井数据采集系统由计算机、温度采集系统、振动采集系统、流量采集系统、交换机、继电器和声光报警器组成: (1) 温度采集系统 温度采集系统有两组,每组由4个热电偶和1个温度采集卡组成。 温度采集系统 (2) 振动采集系统 振动采集系统由4个震动变送器和1个485转网口的采集卡构成。 震动采集系统 (3) 流量采集系统 流量采集系统由两个流量计及一个485转网卡的采集卡构成。 流量采集系统 (4) 报警系统 报警系统由继电器和声光报警器组成。 报警系统 项目成果 系统使用前,按照“接线图及IP配置”中的接线方式对系统进行连接。之后打开矿井数据采集系统。 主界面 点击运行测试按钮,系统会对继电器、温度测量模块进行连接。 仪器界面 若仪器连接成功则系统对应的小灯就会被点亮为绿色,在选择的系统连接正常后,用户通过点击确定按钮进入阈值设置界面。阈值设置界面分别对温度阈值、振动阈值、流量阈值进行设置。 阈值设置 用户通过设置采样间隔来控制系统对数据的采样快慢,在此界面中最上侧为报警小灯的区域,下方为数据采集区域,采集到的数据会以表格和图表两种形式进行展示,用户可选择性的进入实时监测数据表格界面或数据曲线界面。 实时监测-数据表格 实时检测-数据曲线图 项目总结 纳米软件矿井数据采集系统实现了对每路的数据进行报警阈值设置,读取到的数据可以通过用户要求的表格和图表两种形式展示,如您也有系统集成方案需要解决请联系纳米软件(www.namisoft.com).
|
