5V升压8.4V，锂电池充电管理芯片
发布时间：2021-1-15 16:48
发布者：kua15302678724
|

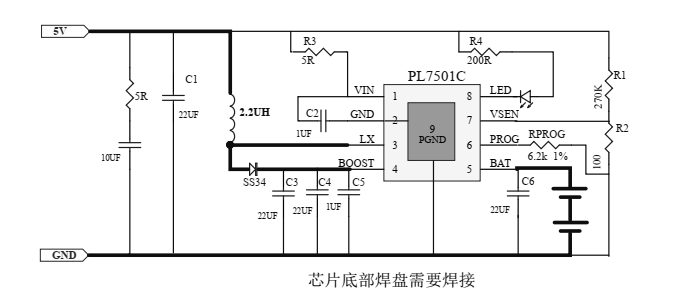

5V升压8.4V，SOT23-6 封装的六脚升压 IC PL7501C 是一款 3.6V-5.5V 输入， 1A 输出，两节锂电池/锂离子电池充电的异步升压充电控制器。具有完善的充电保护功能。针对不同的应用场合，芯片可以通过方便地调节外部电阻的阻值来改变充电电流的大小。针对不同种类的适配器，芯片内置自适应电流调节环路，智能调节充电电流大小，从而防止充电电流过大而拉挂适配器的现象。该芯片将功率管内置从而实现较少的外围器件并节约系统成本。 PL7501C 的升压开关充电转换器的工作频率为 600KHz， 最大 2A 输入充电，转换效率为 90%。 PL7501C 输入电压为 5V,内置自适应环路，可智能调节充电电流， 防止拉挂适配器输出可匹配所有适配器。

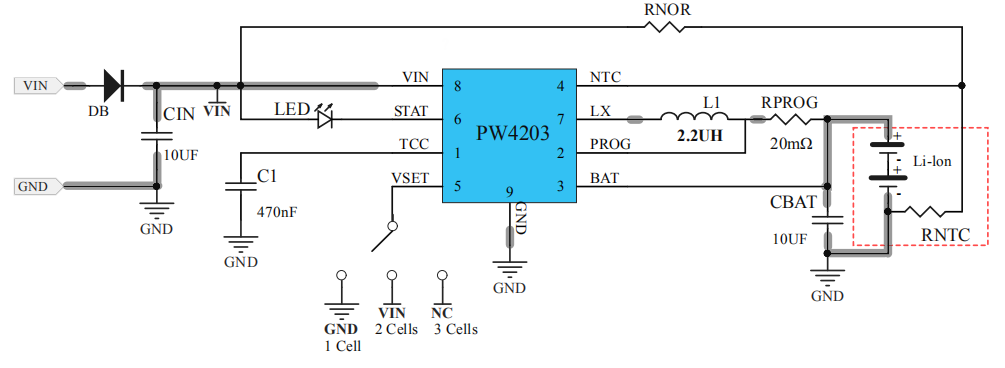

PW4203是一款4.5-22V输入，2A同步降压多节锂离子电池充电器，适用于便携式应用程序。选择引脚方便多电池充电。800 kHz同步降压调节器集成了22V额定值的超低导通电阻FET，以实现高效率和简单的电路设计。PW4203提供8针SOP封装，提供非常紧凑的系统解决方案和导热性好。
PW5300是一颗DC-DC异步整流升压转换器芯片，输入电压范围2.6V-5.5V.最高输出电压12V， PW5300是一种电流模式升压DC-DC转换器。内置0.2Ω功率的PWM电路MOSFET使这种调节器具有很高的功率效率。内部补偿网络也减少多达6个外部组件计数。误差放大器的非逆变输入接0.6V精密参考电压，内部软启动功能可减少浪涌电流。PW5300提高SOT23-6L封装。
|
