产品描述：

H7310是一种带PWM调光功能的线性降压恒 流LED驱动器，仅需外接一个电阻就可以构成一 个完整的LED恒流驱动电路，调节该外接电阻就 可以调节输出电流，输出电流可调范围为16~1500mA。

H7310内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。具有很低的静态 电流，典型值为100uA。带PWM调光功能，可通过在DIM脚加PWM信号调节LED电流。

H7310采用ESOP-8,芯片底部的散热片与芯 片的LED脚相连。芯片采用特殊算法，可以实现高精度的恒流效果，输出电流恒流精度≤± 3％，电压工作范围为2.5-85V可以轻松满足锂电池以及市场上面中低压的应用需求.

产品特征

内置100V耐压MOS

低静态电流：100uA

输出电流：16mA到1500mA

PWM调光：频率可达25KHz，分辨率超过 1000：1

输出电流精度：±3%

内置过热保护

VDD工作电压：2.5V-36V

调光辉度：65536级

应用原理图：

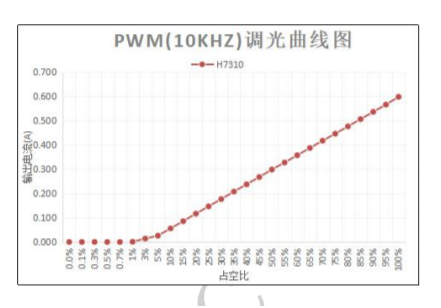

H7310针对调光市场，将调光性能做好。采用惠海半导体的调光技术，把芯片的调光频率调高，做到没有频闪，调光频率提高的同时的话，也注重易启辉的效果，高调光频率也能快速启辉，而且调光深度能做到0.1%，将芯片的性能很好的调动起来。以下是调光曲线图。
