PW2205芯片5A，4.5V-30V输入，同步降压调节器

kuakewei123

一般说明

PW2205开发了一种高效率的同步降压DC-DC转换器5A输出电流。PW2205在4.5V到30V的宽输入电压范围内工作集成主开关和同步开关，具有非常低的RDS（ON）以最小化传导

损失。PW2205采用瞬时脉宽调制（PWM）结构，实现高阶跃降的快速瞬态响应轻载时的应用和高效率。此外，它的工作频率是伪恒定的在连续导通模式下为500kHz，以使电感器和电容器的尺寸最小

特征

内部整流MOS的低RDS（on）（顶部/底部）：70/40 mΩ

4.5V-30V输入电压范围

瞬时PWM架构实现快速瞬态响应

外部软启动限制涌入电流

恒频：500kHz at重载

5A连续，6A峰值负载电流能力

1.5%0.6V参考电压

输出过电流限制

输出短路保护当前折回

热关机和自动恢复

符合RoHS标准且无卤素

包装：SOP8-EP

应用

液晶电视

大功率AP路由器

网络

机顶盒

笔记本

保管部

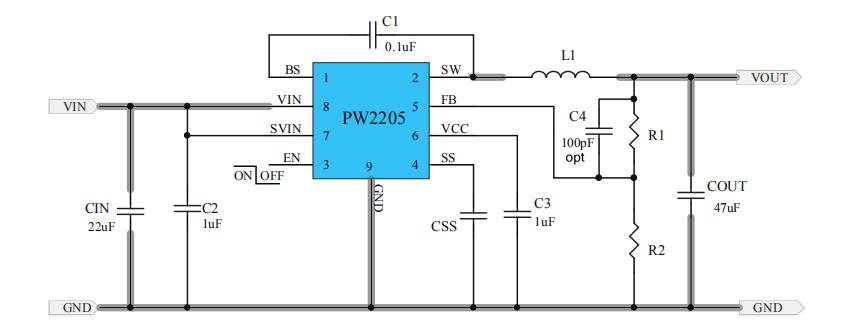

典型应用电路
