一款直流大功率低压钠灯电子镇流器
发布时间：2011-8-23 14:32
发布者：我爱电子
关键词：
电子镇流器
|

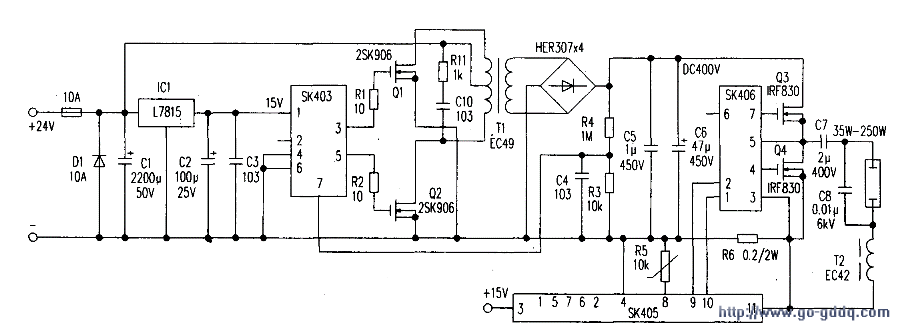

此款直流大功率低压钠灯电子镇流器，采用逆变加镇流一体化模式，整体效率＞95％，工作直流电压12V和24V，可点燃35W～150W低压钠灯泡。如果太阳能电池与风力发电配合使用。 最大可点燃250W钠灯泡。本产品采用模块化生产，内部采用单片机系统控制。现介绍如下。 1.逆变部分（见下图）：本电路核心是模块SK403，内部设有方波振荡电路、预放大电路，以及PWM稳压电路等。24V直流电压经过ICl（L7815）稳压后的15V电压，为模块SK403和SK405提供电源。  SK403模块各脚功能为，（1）脚+15V，（2）脚空，（3）、（5）脚方波振荡输出，（4）、（6）脚为地，（7）脚PWM稳压输入。（3）、（5）脚方波振荡输出信号，推动两只功率管Ql、Q2工作，为了提高逆变效率。逆变器振荡频率应大于40kHz，高频变压器T1次级输出经整流后的电压并不稳定。通过电阻R3、R4分压，得到的取样压输入到模块SK403（7）脚PWM稳压端，内部进行脉宽调整，使输出直流高压稳定在DC400V。高频变压器T1参数，初级（低压端）用φ1.25mm漆包线绕2x40T，中心抽头。次级用φ0.25mm×3三股并绕130T。磁芯，骨架用EC49卧式，浸漆采用抽真空烤漆工艺，以增强绝缘性能。开关管Q1、Q2应选择Is大于30A，耐压Vs为100V大功率MOS FET。管。如选择2SK564／2SK906等。调整R3阻值大小可设定输出高低。D1作用是防止电源反接，是保护用二极管。 2.电子镇流器部分：本电路主要以SK405、SK406两模块组成。SK405应用自适应控制技术，采用（SMT）贴片与分立元件两种封装方式。内部由多只芯片系统组合而成。集成了振荡电路、恒功率驱动电路、声共振消除电路，以及异常状态保护电路，并且设有预热触发功能。每次触发时间相隔20秒，C8为触发电容。这种触发方式比其他外加电压与触发线圈方法效果要好得多，一些触发电压高，启动困难的金卤灯泡与镝灯泡都能轻松点燃。（8）脚是电流传感器。通过R6检测出的电流由（8）脚传人内部电路，并由内部进行积分运算，再通过压控振荡器控制内部振荡的频率，采用调频方式以控制功率恒定。调整R5阻值参数，可改变设定输出功率值。且不受其他元器件各种因素的影响。稳定度约2％高强度气体放电灯在高频工作时极易产生“声共振”现象。 使得放电电弧不稳定，灯光闪烁，为了消除有可能发生的“声共振”现象，SK405应用频率调制技术。即以100Hz的低频调制40kHz高频，使高频输出在25kHz～35kHz范围内不断变化，这样灯电弧无法产生一个共振点，使得发光稳定。无闪烁现象。由于灯具有可能发生输出电路开路或短路故障。所以SK405设置了异常状态保护电路，当电子镇流器输出电路发生异常状态时。整机线路功率自动下降，并停止工作。不使电子镇流器因长期开路或短路而损坏，此电路与恒功率驱动电路实际是一个整体电路，互相控制。 3.超温保护电路（见右图）：R8为负温性热敏电阻，当镇流器内部温度上升时，R8阻值会逐步减小。温度上升大约达到70℃时，C9正端电压大于6.2V，这样D2击穿导通，可控硅Q5也导通，风机M得电工作，镇流器内部开始降温。 因变压器T1是本产品的主要发热器件。所以热敏电阻R8安装时，应用胶带紧贴T1，以保证控制温度的准确性。  |
