冰箱延时保护器设计
发布时间：2011-7-8 14:24
发布者：1770309616

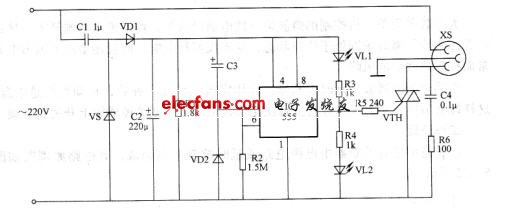

本例介绍的电冰箱延时保护器，采用555时基集成电路和晶闸管等元器件制作，工作原理：该电冰箱延时保护器由电源电路、延时控制电路、控制执行电路和工作状态指示电路组成。电路图如图所示：
参数设置：交流220V电压经C1降压、VD1整流、VS稳压及C2滤波后，为IC提供＋12V( Vcc）左右的工作电压。 平时，C3充满电，使IC的2、6脚为低电位，3脚输出高电平，VTH受触发而导通，交流电源经电源插座XS供给电冰箱。同时，VL2点亮。 当市电停电时，XS上的交流电压消失，C3经VD2迅速放电。市电恢复供电时，由于通电后C3两端电压不能突变，IC的2、6脚为高电位（高于2 Vcc, /3），3脚输出低电平，VTH仍处于截止状态，XS上无交流电压输出，电冰箱不工作，VLI点亮，指示电路处于延时状态。随着＋12V电压经R2对C3充电，IC的2脚、6脚电位不断上升约6. 5min后，IC的2, 6脚电位低于Vcc/3时，其内部的触发器翻转，3脚输出高电平，VL2点亮，VTH导通，电冰箱通电工作。 元器件选择： IC选用NE555或561555时基集成电路。 VTH选用TLC336A(3A,600V)的双向晶闸管。 VD1选用I N4007型硅整流二极管；VD2选用1 N4148或2CK10型硅开关二极管； VS选用I N4743或2CW110型（1W, 12~13V）硅稳压二极管； VLl选用Φ5mm黄色发光二极管；VL2选用Φ5mm绿色发光二极管。 R1～R6均选用1/4W金属膜电阻器。 C1和C4选用耐压值为400V以上的涤纶电容器或EBB电容器； C2和C3均选用耐压值为16V的铝电解电容器。 |
