提供可调的故障标记的60V 电流检测放大器LT6109(凌力尔特)

2011年07月07日 15:07    eechina
关键词: 电流检测
凌力尔特公司 (Linear Technology Corporation) 推出一款完整的高压侧电流检测器件 LT6109,该器件包括一个电流检测放大器、两个比较器和一个精确的 400mV 电压基准。当与一个分流电阻器相连时,高端电流检测放大器可精确地提取分路电压、将其放大并转移至地。这个输出可用于监视,并可连至两个内置比较器之一。LT6109 非常适用于电流测量和负载电流故障监视,尤其是因为 LT6109 的每一个组件都提供了卓越的精确度和速度。该电流检测放大器具有少于 350µV 的失调,比较器和基准合起来的门限误差不到 2%。从放大器的输入至比较器的输出,LT6109 可在 1.4μs 时间内对超过门限的事件做出响应。

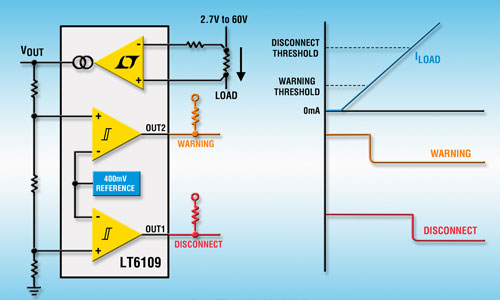

外部电阻器设定放大器增益和比较器跳变点,而且因为增益电阻器是放大器准确度的主要决定因素,所以使用精确的电阻器可实现优于 1% 的准确度。LT6109 具有 LT6109-1 和 LT6109-2 两个版本。LT6109-1 的比较器输入以相反的极性连到内部基准,从而允许窗口比较,如过流和欠流情况。LT6109-2 的比较器输入以相同的极性连接,允许两个门限电平,如“报警”和“紧急情况断接”。漏极开路输出可确保至其他系统组件的简易连接,而比较器锁存则实现了高速事件的检测能力。LT6109 全面规格在 -40°C 至 125°C 的工作温度范围,采用小型 10 引线 MSOP 封装。

凌力尔特公司设计经理 Kris Lokere 表示:“LT6109 不仅是一个集成了分立组件的器件,而且每个元件都能提供卓越的性能,经整合后,该器件为电流监视领域树立了新的标准。”

LT6109 的所有版本都已全面投产,千片批购价均为每片 1.84 美元。如需更多信息,请登录 www.linear.com.cn/product/LT6109



性能概要:LT6109
•    电流检测放大器
o    快速阶跃响应:500ns
o    低失调电压:最大值为 350μV
o    低输入偏置电流:最大值为 300nA
•    内部 400mV 精确基准
•    具复位的内部闭锁比较器
o    快速响应时间:500ns
o    总门限误差:最大 ±2%
o    两个比较器极性选项
•    宽电源电压范围:2.7V 至 60V
•    电源电流:550μA
•    低停机电流:5μA
•    规格在 -40°C 至 125°C 的工作温度范围
•    采用 10 引线 MSOP 封装
