视得安罗格朗Axolute智能家居解决方案

2011年07月05日 20:07    Liming
关键词: Axolute智能家居 , 视得安罗格朗

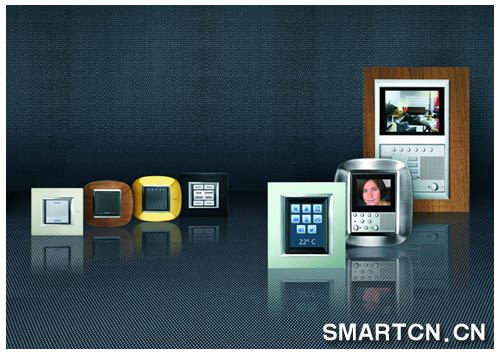

本项目为云南某三层豪华型别墅。室内装修豪华高贵,整栋别墅有一百多盏灯和五十多扇窗帘,如采用传统的控制方式,面板数量过多,操作复杂,同时也影响墙面装饰的美观,主人希望通过简单操作就能实现对灯光、窗帘、背景音乐的控制。针对装饰的豪华与高贵的定位,以及主人对居住环境的舒适度、安全防范、及时通讯、节能环保、简易操作的要求。我们为客户提供了Bticino智能家居系统最顶级的产品系列Axolute 。

Bticino智能家居系统集系统、结构、服务、管理控制于一体,利用先进的SCS-BUS通讯技术,电力自动化技术、无线技术,将居家生活有关的各设备有机地结合起来,通过SCS-BUS总线及计算机网络综合管理家中设备,来创造一个优质、舒适、安全、便利、节能、环保的居住生活环境空间。

Bticino智能家居在保持了传统居住功能的基础上,优化了人们的生活方式和居住环境,帮助人们有效地安排时间,节约能源,实现了家电(如DVD、空调、热水器)控制,照明控制、室内遥控、窗帘遥控、防盗报警、对讲及温度定时控制等,提供了全方位的信息交换功能。

系统构成

别墅智能系统构成:灯光控制子系统、窗帘控制子系统、温度控制子系统、背景音乐子系统、对讲控制子系统、安全报警子系统、远程网络通讯子系统等。



系统特点

◇整个系统只须一条scs—bus双绞线,没有大量的电缆附设和繁杂的控制设计。

◇执行器模块安装在??有的强电箱内,可与微型断路器同装于照明箱中。

◇现场控制器只需一条scs—bus双绞线进行连接,采用27V安全低电压供电方式,安全可靠,操作方便。

◇功能修改、控制修改方便灵活,只需做小的程序调整,不必现场重新布线就可以实现。节约能源,提高效率。通过时钟,自动控制设定,自动运行到最佳状态,合理节约能源,方便管理和维护。

◇所有执行器模块均为模数化产品,采用标准35mm导轨安装方式。

◇所有现场控制器及移动感应器均采用墙装方式,施工简单,并且不同的面板及移动感应器可随时互换,控制功能变更方便。

◇基本执行器模块安装体积小,可安装在照明箱中,无需定制特殊箱体,尤其适合于别墅安装空间小的环境。

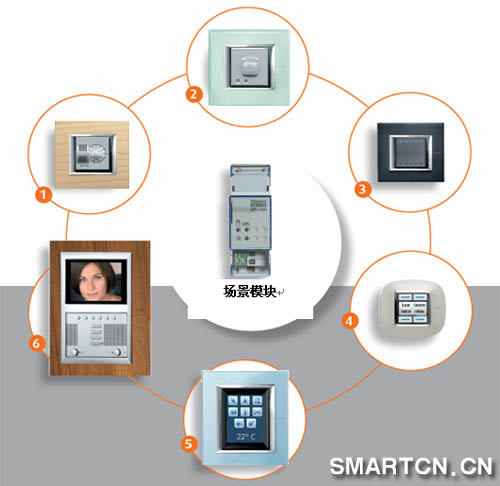

◇场景模块(F420)可现场记忆场景,随时可对场景控制效果进行调整。



别墅项目平面结构图

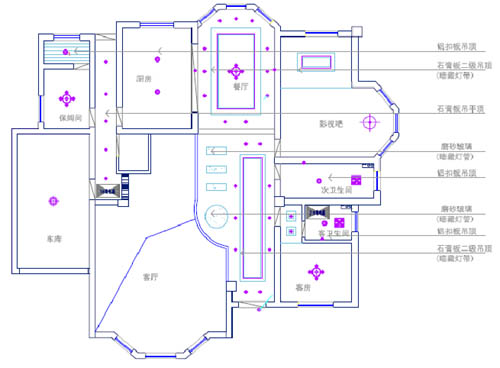

一层平面结构图



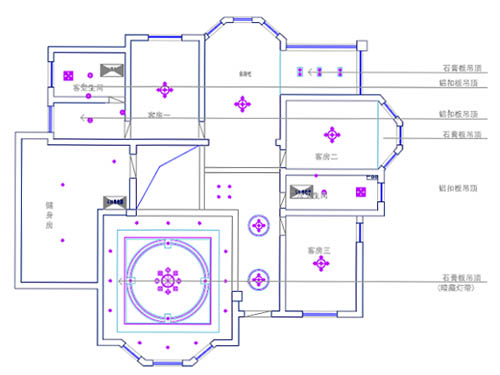

二层平面结构图





三层平面结构图

别墅主要控制区域的产品配置及实施特点

主卧配置:

晚上休息,躺在床上轻触安装在床头的“休息”场景后,卧室的窗帘自动关上,吊灯关闭,装饰灯会在10分钟后自动关闭。一夜好眠。

清晨,音乐闹钟自动响起,电动窗帘缓缓打开,阳光从侧窗透入卧室。


舒适

◇配置两路控制器H4652/2,执行器F411/2,实现本地控制两路灯光或窗帘

◇配置控制器H4651/2,调光模块F414

◇配置背景音乐壁挂式扬声器1对L4567,控制器H4562(可随时播放喜欢的曲目)

◇配置移动感应器及主动探测器HC4611,控制器H4651/2(可根据人的走动控制灯光的开/关)

◇配置LCD触摸屏H4684一个(可显示或控制设备的状态,如客房窗帘的开关等)

节能

◇可增加的系统:配置温度传感器(带微调)HC4692FAN,可调节室内当前温度 ±3℃、风速调节、防冻或关◇闭模式。控制风机盘管等设备(自动调节温度,启动场景模式)

通讯

◇配置可视对讲室内分机Video display (接受对讲主机的呼叫,与其它对讲室内分机内部对讲,也可启动场景,控制背景音乐和调节室内温度,你还可以在分机上观察到别墅外的图像)

安全

◇可增加的系统:配置报警模块349416,可监测8个独立的区域,1个紧急报警区域,可并接多个紧急报警按钮(当出现报警或紧急按钮被按下时,报警模块发出报警信号通知主人或物业)

◇可增加的系统:配置窗磁、门磁、玻璃破碎探测器、光学式烟雾探测器、溢水探测器及紧急按钮

厨房配置:

做饭成为一种享受。自动调节的温度让“香汗淋漓”成为过去式,适宜的温度,美妙的音乐,你可以在家一边做饭,一边通过室内分机观察到孩子在室外的花园玩耍的情况。

舒适

◇配置两路控制器H4652/2,实现本地控制两路灯光或窗帘

◇配置控制器H4651/2,调光模块F414

◇配置背景音乐壁挂式扬声器1对L4567,控制器H4562(可随时播放喜欢的曲目)

通讯

◇配置可视对讲室内分机Video display (接受对讲主机的呼叫,与其它对讲室内分机内部对讲,也可启动场景,控制背景音乐和调节室内温度。)

节能

◇可增加的系统:配置温度传感器(带微调)HC4692FAN,可调节室内当前温度 ±3℃、风速调节、防冻或关闭模式。控制风机盘管等设备(自动调节温度,启动场景模式)



安全

◇可增加的系统:配置窗磁、玻璃破碎探测器、光学式烟雾探测器、溢水探测器


餐厅配置:

采用了多通道背景音乐技术,每个房间相互独立,想听什么就听什么。

舒适

◇配置两路控制器H4652/2,实现本地控制两路灯光或窗帘

◇配置控制器H4651/2,调光模块F414

◇配置背景音乐壁挂式扬声器1对L4567,控制器H4562(可随时播放喜欢的曲目,如选择CD、收音机、MP3等音源,因采用了多通道背景音乐技术,每个房间相互独立,想听什么就听什么。)

节能

◇可增加的系统:配置温度传感器(带微调)HC4692FAN,可调节室内当前温度 ±3℃、风速调节、防冻或关闭模式。控制风机盘管等设备(自动调节温度,启动场景模式)

安全

◇可增加的系统:配置窗磁、玻璃破碎探测器






客厅配置:

PARTY、生日晚宴、在家都可以搞定。客人到齐后,主人按下安装在客厅中“晚会”场景,或通过红外遥控器,开启“晚会”场景, 客厅中的背景音乐切换到CD,优美的音乐响起,客厅的所有灯光全部打开,窗帘自动打开。当人们插上生日蜡烛时,定时场景会自动将客厅的主灯关上,装饰灯打开,音乐的音量减弱到10%,窗帘自动收起。无需有人离场,绝对惊喜连连!

舒适

◇配置两路控制器H4652/2,实现本地控制两路灯光或窗帘

◇配置红外遥控接收器HC4654,无线控制灯光、窗帘或场景

通讯

◇配置可视对讲室内分机Video station (接受对讲主机的呼叫,开启楼梯灯,与其它对讲室内分机内部对讲,也可启动场景,控制背景音乐和调节室内温度)

安全

◇可增加的系统:配置窗磁、玻璃破碎探测器

节能

◇可增加的系统:配置温度传感器(带微调)HC4692FAN,可调节室内当前温度 ±3℃、风速调节、防冻或关闭模式。控制风机盘管等设备(自动调节温度,启动场景模式)




视听室配置:

在视听室的门口设定了“电影”、“音乐”、“休息”、“离开”模式。选择好合适的影片后,轻触“电影”场景,DVD启动电源,并切换到影片播放状态;投影幕缓缓放下到合适位置;投影仪启动,并切换到放影状态;房间的主灯关闭,前排两盏射灯打开;电动窗帘自动被关上。如果有配置温度控制系统,此时温度也会自动调节,创建合适的“电影”场景。一场电影结束后,轻触“休息”场景,DVD、投影仪关闭,投影幕缓缓收起,电动窗帘打开。

还有“音乐”、“离开”场景等都可以通过预设来实现,对灯光、窗帘、音乐、空调的控制,所有预设只需要一个按钮就可以实现。同时以上的操作也可以通过红外遥控操作实现。

舒适

◇配置两路控制器H4652/2,执行器F411/2,实现本地控制两路灯光或窗帘

◇配置F411/2,设定PL1= PL2(投影幕布控制模块)

◇配置控制器H4651/2,调光模块F414

◇配置多通道A/V混合器、音源接口(带红外)L4561,控制器H4651/2,场景模块F420,使灯光场景和A/V场景的控制有机结合起来

安全

◇配置窗磁、玻璃破碎探测器

节能

◇可增加的系统:配置温度传感器(带微调)HC4692FAN,可调节室内当前温度 ±3℃、风速调节、防冻或关闭模式。控制风机盘管等设备(自动调节温度,启动场景模式)

花园配置:

假如您在办公室或外出度假,进入互联网,关闭出门忘记关的灯光和窗帘,通过监控系统的摄像头,监看室内的情况。

开启“离家”模式,如每天晚上,灯光会定时开启,花园的喷灌系统常照浇花!

◇配置灯光执行器F411/1(阻性负载3500W,白炽灯负载2300W,节能灯1000W),采用触摸屏定时与红外感应配合的方式进行灯光控制,当到傍晚6点时,定时自动打开灯光。

远程控制:

可增加和系统:设备房安装有远程控制网关F453AV,就可实现灯光、窗帘、空调、场景、监视远程网络控制。系统不需要任何的集成,产品以模块化的设计,非常容易对系统进行扩展升级。系统的设计极具人性化的特点,全面创造舒适、节能、通讯、安全的环境。

系统的配置中可能会因涉及空调、电动门窗(帘)、音视频设备、电磁阀门(地暖、水、气)、电梯等电气设备需与系统的配合,要求与相应的厂商技术沟通协调。

项目说明

系统是以SCS技术协议为平台,在2芯总线上实现可视对讲、照明控制、窗帘控制、温度控制、防盗报警、背景音乐系统、视频监控等完美连接。系统不需要任何的集成,产品以模块化的设计,非常容易对系统进行扩展升级。系统的设计极具人性化的特点,全面创造舒适、节能、通讯、安全的环境。

以上方案是根据该客户需求进行的项目设计,不同需求可做相应的增加或减少,进行配置个性化的方案。

系统的配置中可能会因涉及空调、电动门窗(帘)、音视频设备、电磁阀门(地暖、水、气)、电梯等电气设备需与系统的配合,要求与相应的厂商技术沟通协调。
