实现最佳多通道电流匹配度和调整精度的背光LED驱动器ISL97682/3/4(Intersil)

2011年06月30日 10:06    eechina
关键词: LED驱动 , 背光
ISL97682/3/4拥有极小的封装和高达90%的电源转换效率,非常适合应用于平板电脑和便携消费类电子的设计

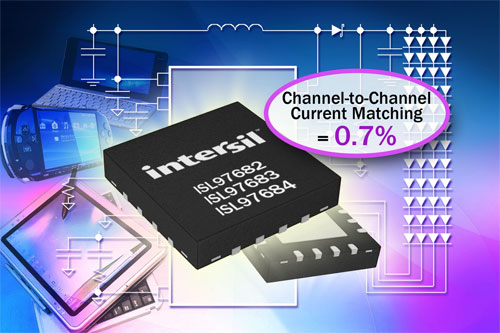

Intersil公司推出其最新的背光 LED 驱动器--- ISL97682、ISL97683 和 ISL97684。这些器件拥有业界最好的电流调整精度和通道匹配度等高性能,非常适合于驱动智能手机、平板电脑、上网本等便携电子产品中小尺寸液晶显示屏幕的多通道LED背光。

ISL97682、ISL97683 和 ISL97684 是紧凑型的2、3、4 路 LED 驱动器,输入电压范围在 4V 至26.5V,输出电压高达45V。 在自举模式下,该驱动器还可以在3V的低压下工作,并输出高达 26.5V的电压,可支持单节锂电池直接供电。

器件可以在PWM和PFM模式间自动切换,保证输入电压和输出负载范围实现最佳效率(高达 90%)。所有器件的电流精度为 1.5%,信道至信道电流匹配度为 0.7%,是一致性非常好的适用于6 英寸至 15 英寸 TFT 液晶显示屏的背光解决方案。其高性能和多功能性使得这类产品也适用于工业级和汽车应用的显示器设备。

功能和规格
•    最低 3V 供给电压(采用自举模式)意味着不需要 5V 偏置电源便可实现非常高的效率
•    可选的通道间相移技术可以降低视频和音频的噪音干扰
•    0.7% 的通道至通道电流匹配度可以确保背光亮度均匀
•    调光频率高达 30kHz 可使调光频率高于音频范围,因而可以消除音频噪音
•    每串LED的开路、短路、过压和过热保护可使芯片在各种环境中正常工作而不致损坏

定价与供货
ISL97682/3/4 采用 3mm x 3mm 16 引脚 TQFN 封装,1000片数量订单价格为 1.35 美元。

欲了解更多有关 ISL97682 的信息请访问http://www.intersil.com/products/deviceinfo.asp?pn=ISL97682
欲了解更多有关 ISL97683 的信息请访问http://www.intersil.com/products/deviceinfo.asp?pn=ISL97683
欲了解更多有关 ISL97684 的信息请访问http://www.intersil.com/products/deviceinfo.asp?pn=ISL97684
