LS-2构成直射式红外遥控开关电路图
发布时间：2011-6-28 10:13
发布者：circuit_share

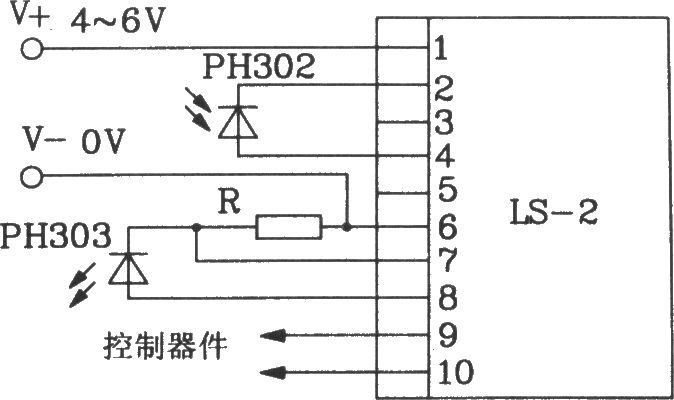

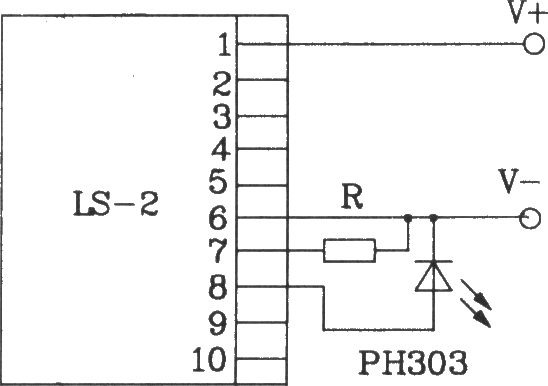

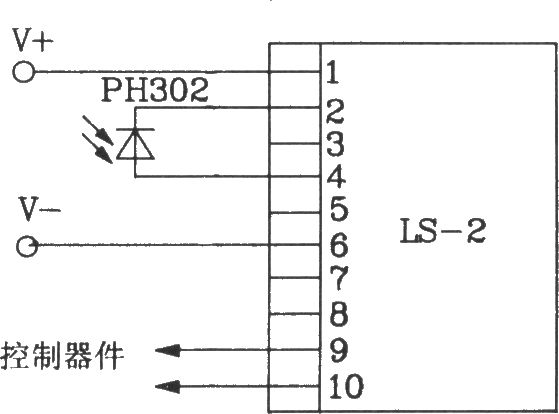

LS-2红外感应式遥控开关模块同LS-18基本相同，除可作为反射使用外，也可直射使用。 LS-2外形引脚图  LS-2内部原理框图 电气参数 LS-2遥控开关模块工作电压4～6V(DC)，典型值为5V；工作电流为2～4mA；控制输出端(L1、L2)输出电压4～6V；输入、输出电流50mA，反射部分功耗小于1．5mA；反射驱动能力 Ip-p大于50mA；作为反射使用时，反射距离为4～100cm，对应外接限流电阻阻值为510Ω～ lkΩ；作为直射使用时，最大遥控距离可达8m。 如下图所示为LS-2基本应用电路：  其中调整限流电阻R，可改变反射距离。当R=510Ω时，反射距离为4～10cm；R=1Ω时反射距离可达1m。使用时应注意： 红外反射／接收对管PH303／PH302当中必须要有一只的引脚上加装套管，以避免自感现象。输出控制端Ll、k可接4～6V继电器，也可接灯泡，当然也可接其它控制电路。 下图为采用了两只LS-2模块组成直射式红外遥控开关发射/接收电路：   此电路遥控距离可达5～8m。 |
