基于AT89C2051的红外线接收控制器的制作

发布时间:2011-6-22 11:45    发布者:circuit_share
关键词: AT89C2051 , 红外线 , 接收控制器




红外线接收控制器的制作

在生活中,我们常用到红外线控制各类电器,如彩电、空调、电风扇等。为我们带来较多的方便。但有时我们仍感到不方便。如看完电视后,用遥控器只能关掉电视主电源,电视仍处于待机状态。使用者还得走到电视跟前.按下电小视电源开关方能放心。若想看电视。还得动身开电视,显得很麻烦。尤其是冬天躺在床上看电视,上上下下,深感不便。本文以利用红外遥控器来遥控风扇的制作方法为例(可任选一只红外线遥控器.能调速,软件稍作改变,可增加定时功能等),来介绍红外线接收控制器的制作方法,如果制作电视交流电源的开、关控制器,可与电视共用一只遥控器,制作也较简单些。

制作思路

红外遥控发射器是利用红外线作载体传送信息的,发射周期不等的经过调制后串行码.该串行码一般由引导码、用户识别码、操作码组成。经红外接收头解码后得到一串周期不等的矩形波。如示意图1。

不同型号的遥控发射器的波形宽度不同。即周期T1、T2……不同.在不知手头遥控发射器的波形周期的情况下.首先要制作一个检测红外线周期的工具。根据测得的周期规律来制作红外线接收控制器。

制作方法

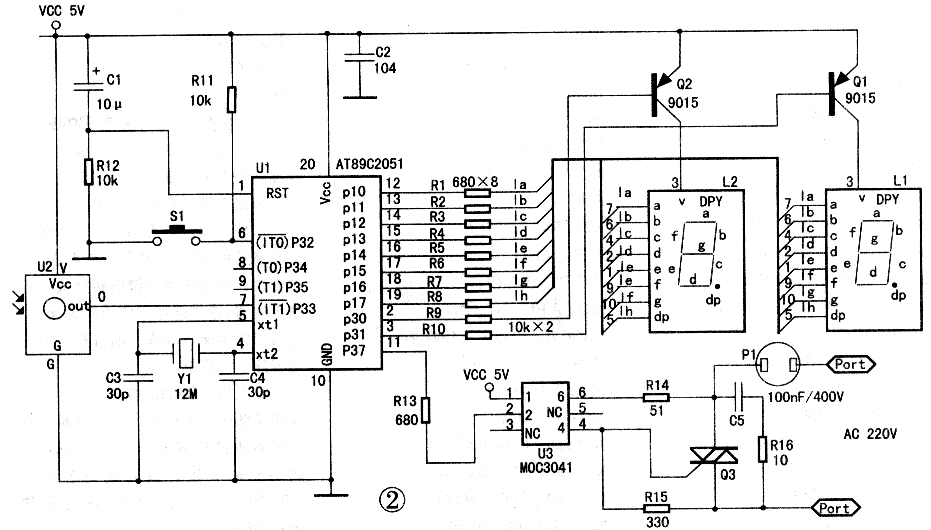

检测红外周期的器件制作.见图2。

当红外接收头没有接收到发射器发送来的红外线.其输出端输出高电平(约 5V)。当接收到红外线,输出端电平变低.送到单片机AT89C2051的外部中断1口即INT1,使其发生中断而进入中断服务:启动定时器1并开M-I-数。相当于在图1的A点.1个周期后即C点。单片机第二次中断。关定时器1.记下周期T1(实际上只记下TH1的数值。 TL1的值可以丢弃)。然后清TH1、TL1,再启动定时器1重新计数,第二个周期完后,同样会引起单片机发生中断.再记下周期T2'…一,如此记下40-50个周期(一般红外编码为4字节.即32BIT.之前还有引导码。又因接收到的红外数据不一定是从引导码开始,要分析一次完整的串行码,应尽可能多记下红外矩形波周期数)。接收完后,通过按轻触开关将各记下的各周期的THl在数码管显示出来以作分析(每按一次轻触开关,显示下一个周期数)。

编程方法

在main()中开中断。启动定时器1.即EA=I;EX1=1:IT1=1;TRI=I:
在外部中断1的服务程序中编写如下语名:#defineCNT50//预测50个红外线周期 DATA Byte value_h[CNT]://记录周期的变量(数组) DATA Byte count=0;//接收到的周期数 void int1(void)interrupt 2{
if(TH1==TL1&&TL1==0)//判断是否是第一次接收到红外数据
{
TR1=1:
}elseI
TRl=0;value_h[count]:THl;
THl=TLl=0;TRI=I:count  ;
if(count==CNT)
{
EXl=0:count=u;
l} l
假设接收到的TH的数值为:30,50.04,08,08,08,04,04,04,04,04,08,08,08,04,04,04,04。08,04,04,08,04,04,04,04,04,04,08,08,04.08,08,08,08,3f,50....
稍作分析可知。表示高低电平的有效数为:04,08。若将04定作低电平.08定作高电平.舍弃其他数据,得到4字节数据即:01110000。01110000,10010000。01101111。转为十六进制后得:70h,70h,90h,6fh,至此得到遥控发射器刚才按下的键值码.用同样的方法可以测得其他键键值码。假设有:70h,70h,0x90,0x6f。//0键70h,70h.0x00,0xff。//1键70h,70h.0xd0,0x2f//power键
根据以上数据分析得.每键码为4字节.前2字节固定不变,为用户识别码。后2字节均不同,是操作码。将遥控器上的各键键值码测出后,根据这些数据可以根据制作需要进行编程了。因键值码为4字节太长。不利于编程,需要将各键键值转为相对应的1字节的数据,如:70h,70h,0x90,0x6f,对应于O,70h,70h,0x00,0xff对应于1..…·

转换方法:

建立一个数组,将上述测得的各键码按顺序放入数组中(去掉用户识别码)
code Byte arr[][2]=
{
0x90,0x6f.//0,尽可能按键0、键1..·…的先后顺序放,以符合习惯
0x00,0xff,//1
……
Oxl0,0xef.//9
0xd0, Ox2f //power 13
};
在接收红外线的外部中断1函数中编写如下的键码转换语句:
DATA Byte arrtmp[4];
DATA Byte Keytmp;//转换后的键值寄存变量
DATA Byte Keyval=NOKEY;
bit KeyOk;//键值转换完成与否的标志
bit d_Ok;//接收到一个完整的键码标志
void Ex_int(void)interrupt 2
{
Byte i;
Byte(*p)[2];


……
if(d_Ok)//若接收到完整的键码
{
d_Ok=0://清除
if(arrtmp[0]==0x70&&arrtmp[1]
==0x70){//键码转换
for(p=arr,bO:i<14:i  。p  )
{if(arrtmp[2]==*(*p 0)&&arrtmp[3]
==*(*p 1))
{ Keytmp=i:KeyOk=1;//键值
转换成功标志
break;
}else{Keytmp=NOKEY;l//未
接收到完整的键值
}
}eIse{Keytmp=NOKEY;}
} l
经过转换后的Keytmp为0、1、2……的整数.然后再编写主函数、调速函数(参源程序)。来进行电风扇调速。
有关电路的一些解释:单片机U1(AT89C2051)P37脚输出高低电平通过R13控制光耦可控硅MOC3041(参数可在《电子制作》网站查找)通断.通过控制其通断时间比来达到电风扇调速。
有关红外周期检测和电风扇调速实例的源程序可在本刊网站上下载。
