TTL六非门7404组成的电平测试电路
发布时间:2011-6-1 10:13 发布者:
circuit_share
关键词:
7404
,
TTL
,
电平测试

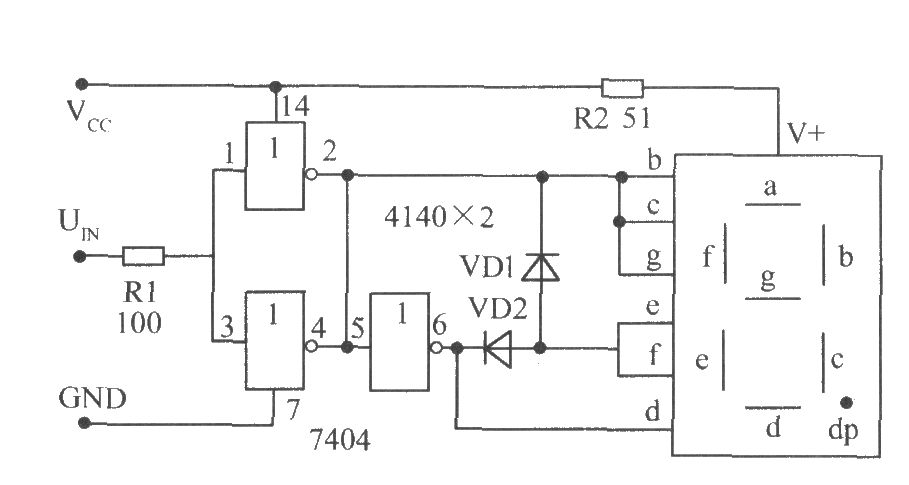

如图所示为使用TTL六非门(或称反相器)7404组成的测试
电路
。由于TTL(
CMOS
亦同)电路有确定的高、低电平输入阈值
电压
,因此无需另外设置或调整,测试结果非常精确。输人端的两个非门并联可增加驱动能力,高电平显示H,低电平显示L。由于使用共阳极数码管,故VD1、VD2的极性要改变。如果测试CMOS电平,则应使用CMOS非门电路4069等。
