大功率可控硅无级调速触发电路
发布时间：2011-5-24 09:59
发布者：circuit_share

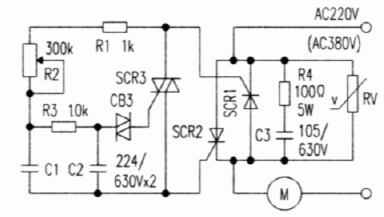

一般书刊介绍的大功率可控硅触发电路都比较复杂，而且有些元件难以购买。笔者仅花几元钱制作的触发电路已成功触发100A以上的可控硅模块，用于工业淬火炉上调节380V电压，又装一套用于大功率鼓风机作无级调速用，效果非常好。本电路也可用作调节220V交流供电的用电器。 电路见图。将两只单向可控硅SCRl、SCR2反向并联．再将控制板与本触发电路连接，就组成了一个简单实用的大功率无级调速电路。这个电路的独特之处在于可控硅控制极不需外加电源，只要将负载与本电路串联后接通电源，两个控制极与各自的阴极之间便有5V"8V脉动直流电压产生，调节电位器R2即可改变两只可控硅的导通角，增大R2的阻值到一定程度,便可使两个主可控硅阻断，因此R2还可起开关的作用。该电路的另一个特点是两只主可控硅交替导通，一个的正向压降就是另一个的反向压降，因此不存在反向击穿问题。但当外加电压瞬时超过阻断电压时，SCR1、SCR2会误导通，导通程度由电位器R2决定。SCR3与周围元件构成普通移相触发电路，其原理这里从略。 SCR1、SCR2笔者选用的是封装好的可控硅模块(110A／1000V)，SCR3选用BT136，即600V的双向可控硅。本电路如用于感性负载，应增加R4，C3阻容吸收电路及压敏电阻RV作过压保护，防止负载断开和接通瞬间产生很高的感应电压损坏可控硅 |
