声控式音乐彩灯电路大全
发布时间：2011-5-16 10:10
发布者：circuit_share

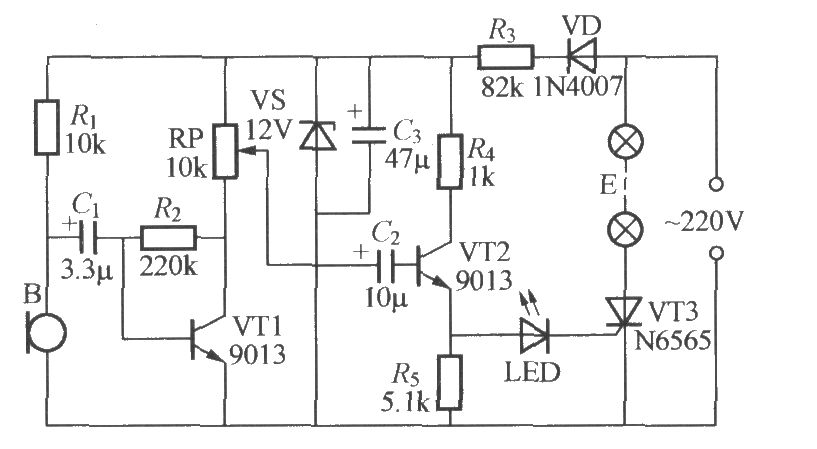

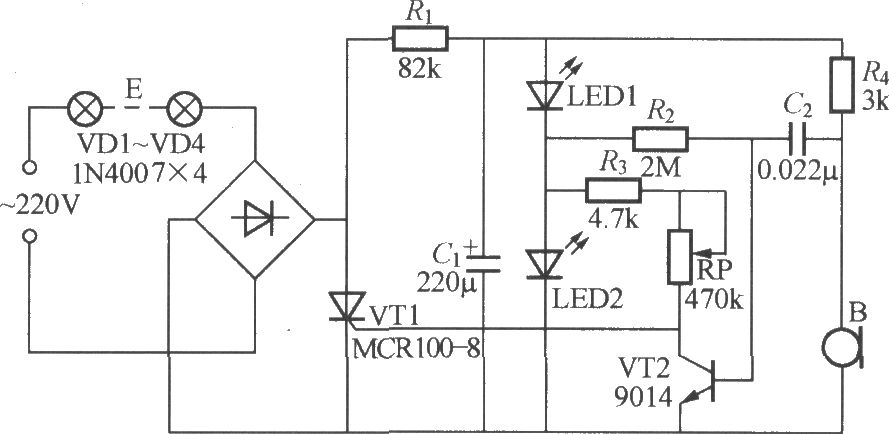

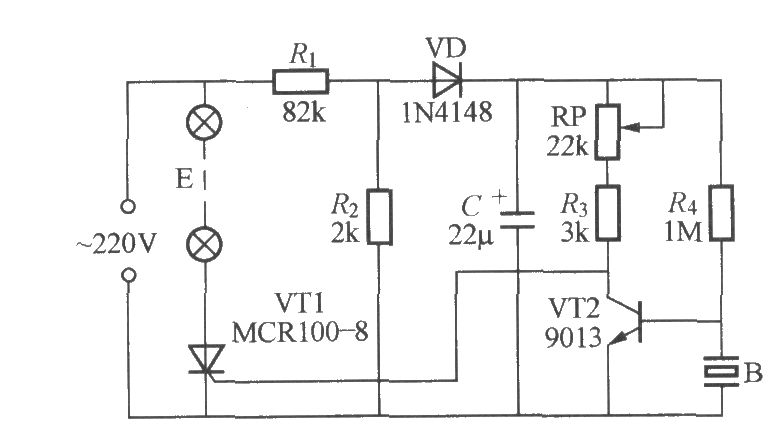

 声控式音乐彩灯的特点是它与音响设备不需要任何导线连接，而直接采用声波控制，就能使彩灯随音箱播放的音乐节奏而闪烁，故使用十分方便，其电路如图所示。RP可用来调节声控灵敏度。  上图所示是一个改进的声控式音乐彩灯。(1)采用桥式全波电路，流过彩灯串的电流为全波脉动电流，所以灯串亮度提高很多； (2)采用两只发光二极管LED1、 LED2供电，一方面可从发光二极管两端取得一个稳定的直流电压，同时发光管还能兼作电源指示；(3)将声-电换能器采用驻极体电容话筒，能有效提高声波控制的灵敏度。  上图所示是另一种接法的声控式音乐彩灯，它的电路比较简单，成本低廉，效果相当很好。晶闸管VT3构成彩灯E的主回路，VT1、VT2组成控制回路，220V交流电经VD整流、R3降压、VS稳压和C3滤波后输出约12V稳定的直流电压，供控制回路用电。话筒B拾取室内环境的声波信号并将其转换为电信号，经三极管VT1级放大，放大后信号经RP、 C2流入的VT2的基极(RP为声控灵敏度调节电位器)。VT2接成无偏置的射极跟随器，音乐信号由VT2发射极整流作为其偏置电压，从而改变VT2发射极输出电流的大小。此电流经发光二极管LED注入晶闸管VT3的门极，改变VT3的导通角，使串联在它阳极回路里的彩灯串E跟随室内音乐节奏而闪烁。LED也能闪闪发光，同时它兼作电源指示。 |
