单开关多灯控制电路汇总
发布时间：2011-5-16 10:05
发布者：circuit_share

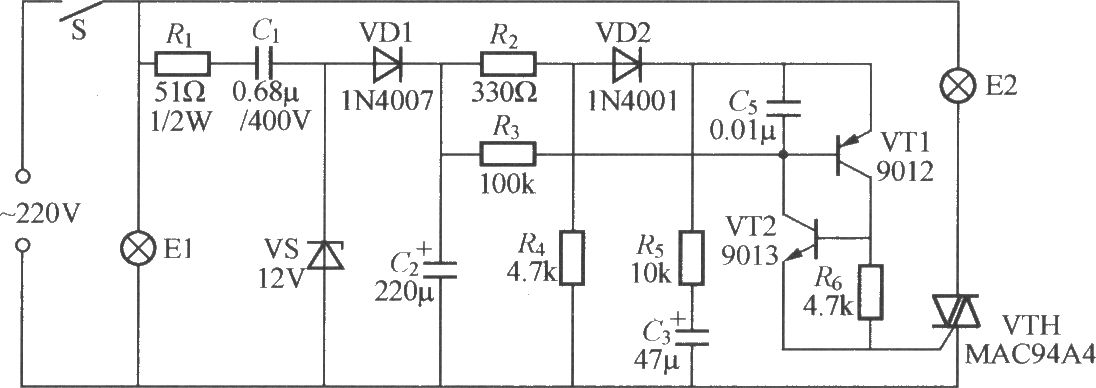

 如图所示只用一只电灯开关S便可控制两组灯泡E1、E2的亮灭，首次闭合S， E1点亮，E2不亮；断开S后，灯灭，如在短时间内(约0.5～3s)再闭合S，E1与E2将同时点亮；如果S断开时间较长，再闭合S，则相当于首次闭合S。  如图所示只用一个电源开关S可以控制E1、E2与E3三组灯泡的亮灭，它适用于客厅大吊灯控制。S断开时，灯全灭；首次合上S，只有E1点亮；断开S，短时间内合上S，E1与E2点亮；再次断开又重新合上S，E1与E3点亮；再次断开又合上S，E～E3全部点亮。  如图所示是采用单按键SB控制的多灯电路，它通过按键次数选择一组或数组灯泡点亮，共有7种状态可供选择，该电路适合客厅大吊灯控制用。VTH1～VTH3可用MAC94A4型小型塑封双向晶闸管。 |
