微波雷达探测自动灯电路(3)(TWH9248/9249)

发布时间:2011-5-13 10:09    发布者:circuit_share
关键词: TWH9248 , 雷达探测 , 微波 , 自动灯

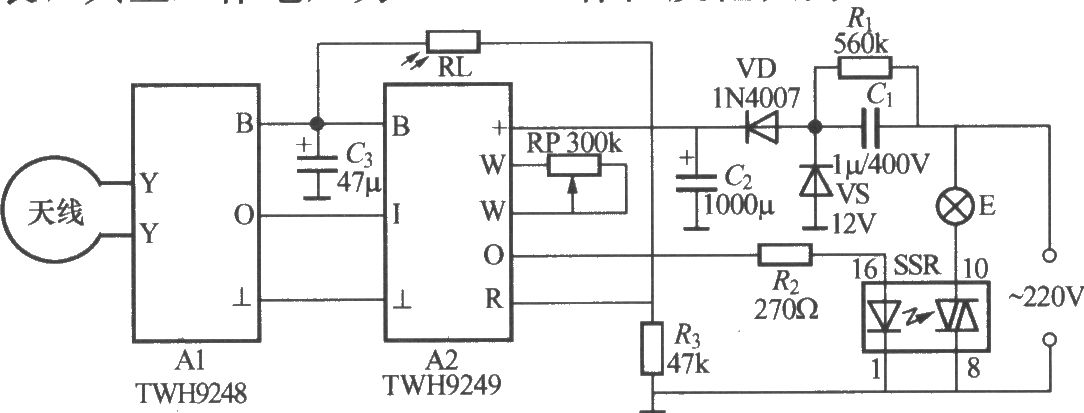

如图所示是采用广东中山达华电子厂生产的TWH9248/TWH9249微波发射/接收探测传感集成模块制作的自动照明灯,它具有以下功能:白天或室内光线较强时,电灯不会点亮,到了晚上,一旦有人进入它的探测范围,电灯就会自动点亮照明。发射天线可用Φ3mm的漆包线弯成Φ150mm的圆环状,然后接在A1的X、Y端。该电路不用什么调试,就能满意地工作。
