电冰箱自动保护器

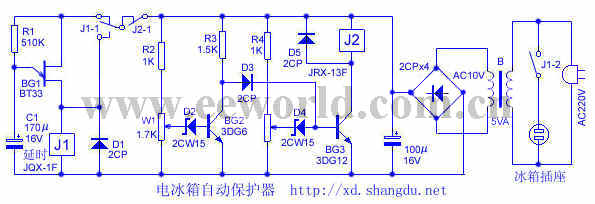

电路如下图所示，BT33组成延时电路。刚接通电源时，继电器J1不工作，接点J1-2断开，过五分钟后，由于电容C1充电电压上升使BT33导通，继电器J1吸合，J1-2接点闭合，电冰箱接通电源，并由J1-1常开接点自保。在电压正常情况下，D2、BG2导通，D3、D4、BG3截止，因此继电器J2是不工作的。出现过压时稳压管D4便击穿导通，BG3同时导通，继电器J2吸合，接点J2-1断开，继电器J1失电释放，电冰箱断电，起到了保护电冰箱的作用。在电源电压低于电冰箱的允许值（180V）时D2、BG2便会由导通变为截止，BG2的集电极电压上升，使D3、 BG3导通，继电器J2吸合，同样会使电冰箱断电。
 |
